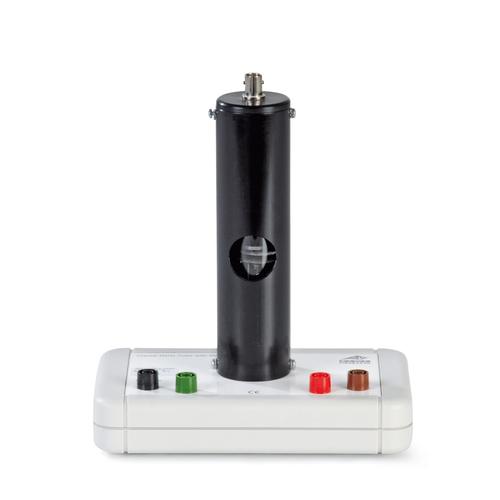

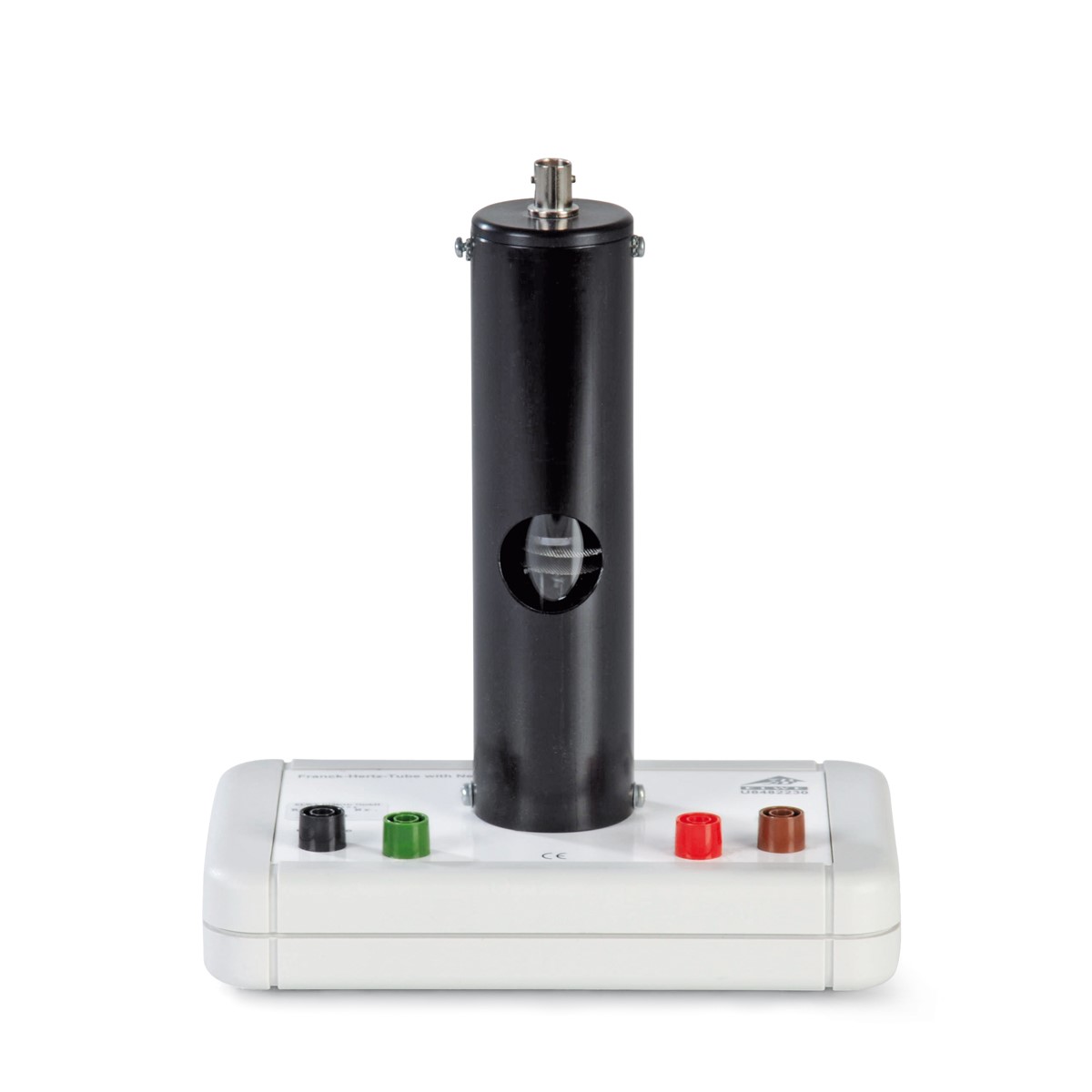

Tubo Ne de Franck-Hertz con base de conexión

Tubo Ne de Franck-Hertz
con base de conexión

Descripción
Utilizado en los siguientes experimentos

Información del producto:

El tubo Ne de Franck-Hertz puede funcionar a temperatura ambiente. El tubo es un tetrodo con un cátodo de óxido de bario de calentamiento indirecto, una rejilla de control de malla, una rejilla anódica de malla y un electrodo colector. Estos cuatro electrodos están dispuestos en una configuración planoparalela.
Las tomas de conexión para el calentador, la rejilla de control y las tensiones de la rejilla anódica se encuentran en la base del instrumento. La corriente de colector se toma a través del conector hembra BNC situado en el extremo superior del cilindro de blindaje. Entre las tomas de conexión para la tensión de aceleración (rejilla de control) y la tensión anódica hay instalado de forma permanente un resistor limitador interno de 10 kΩ. Esto protege el tubo en caso de descarga por chispa causada por la aplicación de una tensión excesivamente alta. La caída de tensión en este resistor durante las mediciones es despreciable, ya que la corriente anódica en el tubo es inferior a 5 pA. (Por lo tanto, la caída de tensión en el resistor de protección es de 0,05 V.)

Datos técnicos:_..

Tensión de calentamiento:	4 V − 12 V
Tensión de control:	9 V
Tensión de aceleración:	máx. 80 V
Tensión de frenado:	1,2 V − 10 V
Dimensiones del tubo:	aprox. 130 mm x 26 mm Ø
Base con tomas de conexión:	aprox. 190 mm x 115 mm x 115 mm
Masa:	aprox. 450 g

Recomendación:_..

3B Scientific ofrece tres experimentos completos (en 115 V y 230 V) para la enseñanza escolar y universitaria sobre el tema “Verificación de estados discretos de energía en los átomos”:

	Ref. :_..	Experimento:_..
	8000711	Experimento: Franck-Hertz – Mercurio (115 V, 50/60 Hz)
	8000712	Experimento: Franck-Hertz – Mercurio (230 V, 50/60 Hz)
	8000713	Experimento: Franck-Hertz – Neón (115 V, 50/60 Hz)
	8000714	Experimento: Franck-Hertz – Neón (230 V, 50/60 Hz)
	8000715	Experimento: Potenciales de Ionización (115 V, 50/60 Hz)
	8000716	Experimento: Potenciales de Ionización (230 V, 50/60 Hz)
