Tubo de Thomson Tubo de desviación de electrones, Tipo S

Tubo de Thomson
Tubo de desviación de electrones,
Tipo S

Descripción

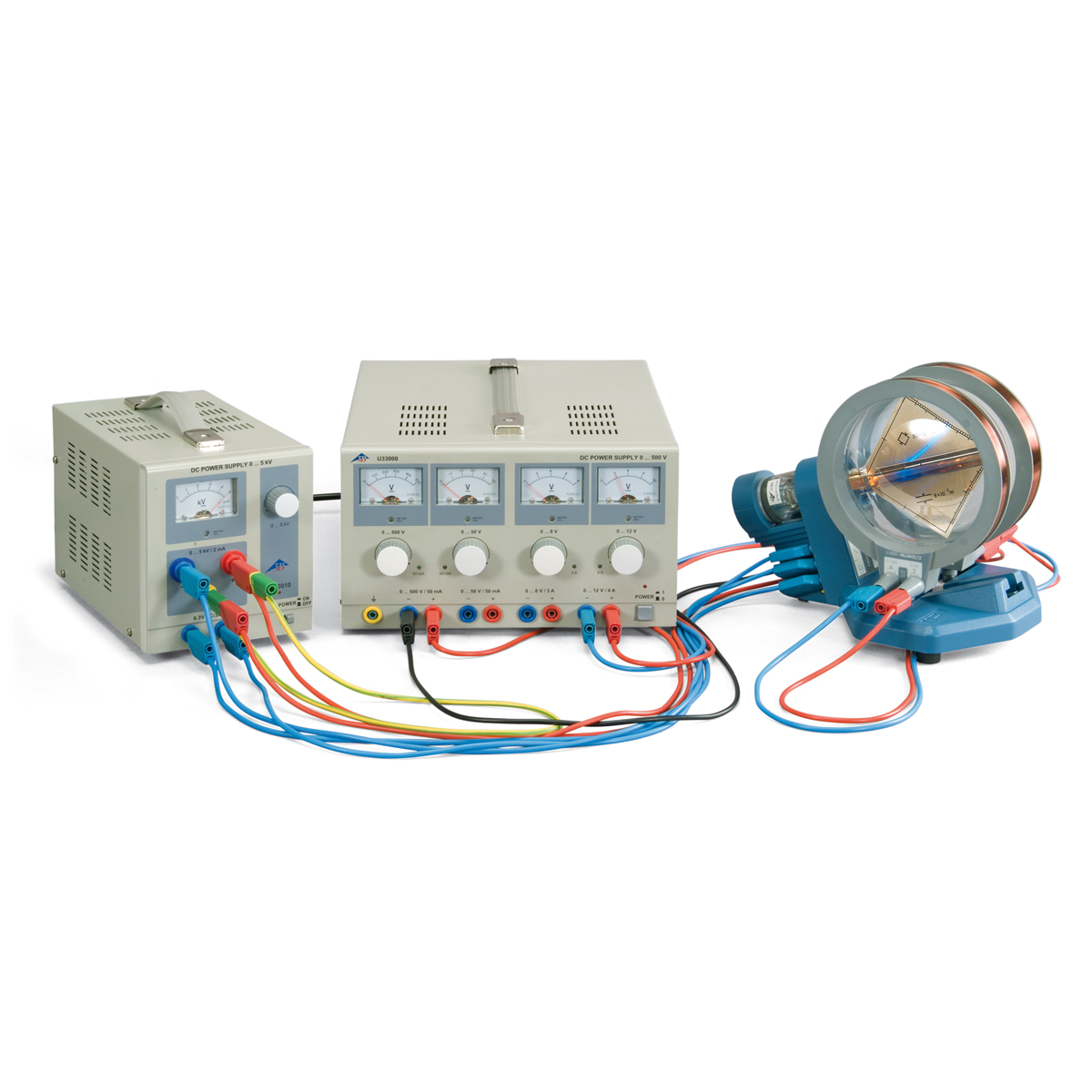

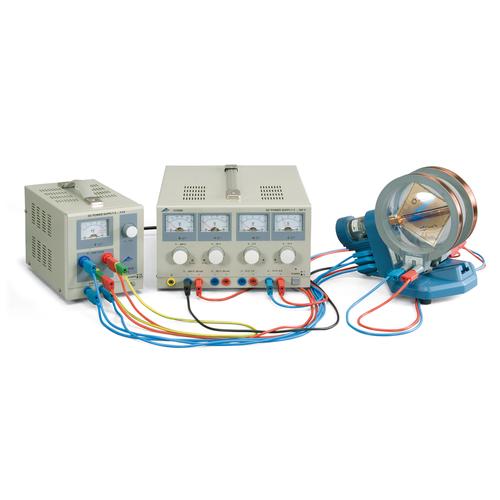

Utilizado en los siguientes experimentos

Aplicaciones y experimentos:_..

Los siguientes temas pueden tratarse con este tubo de alto vacío:_..

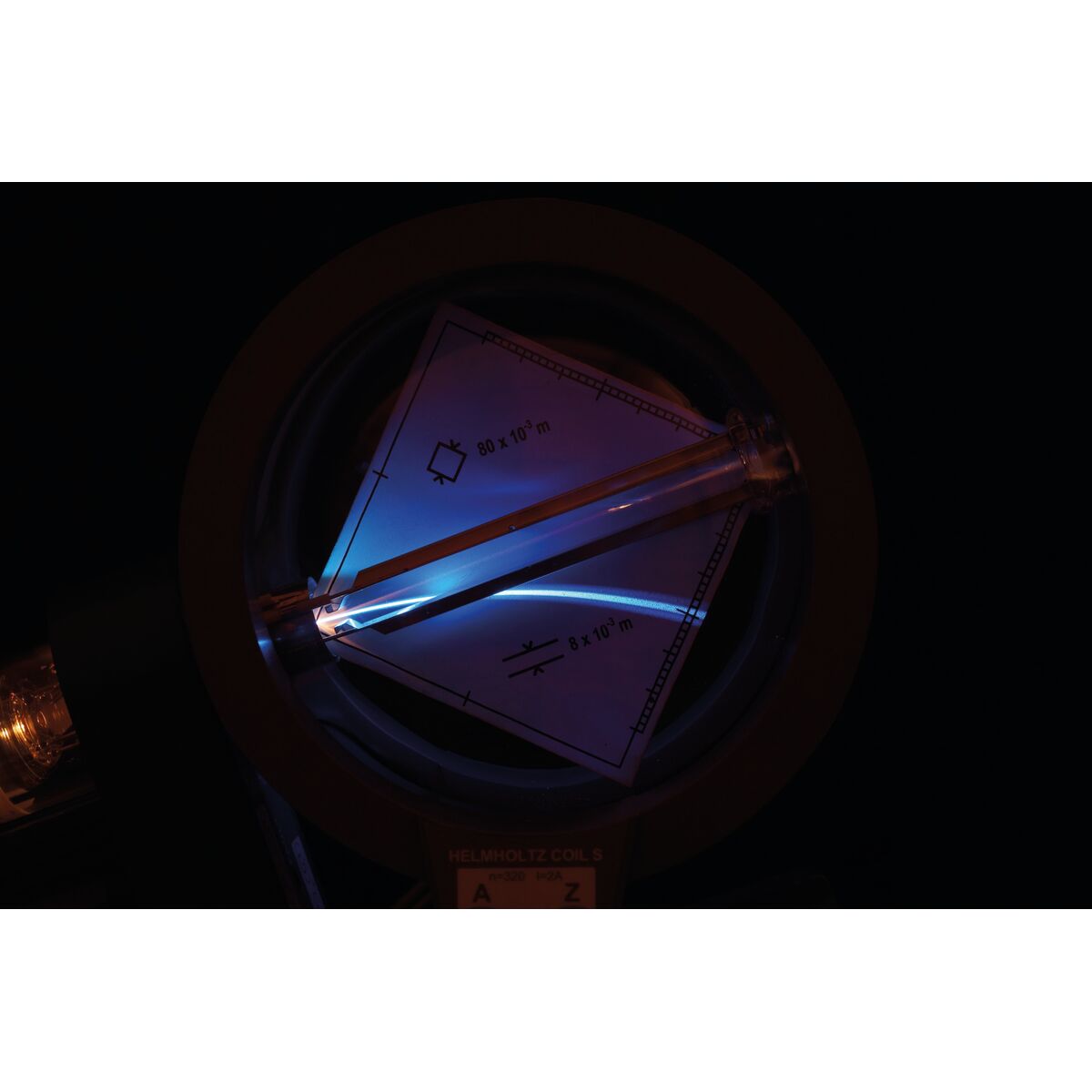

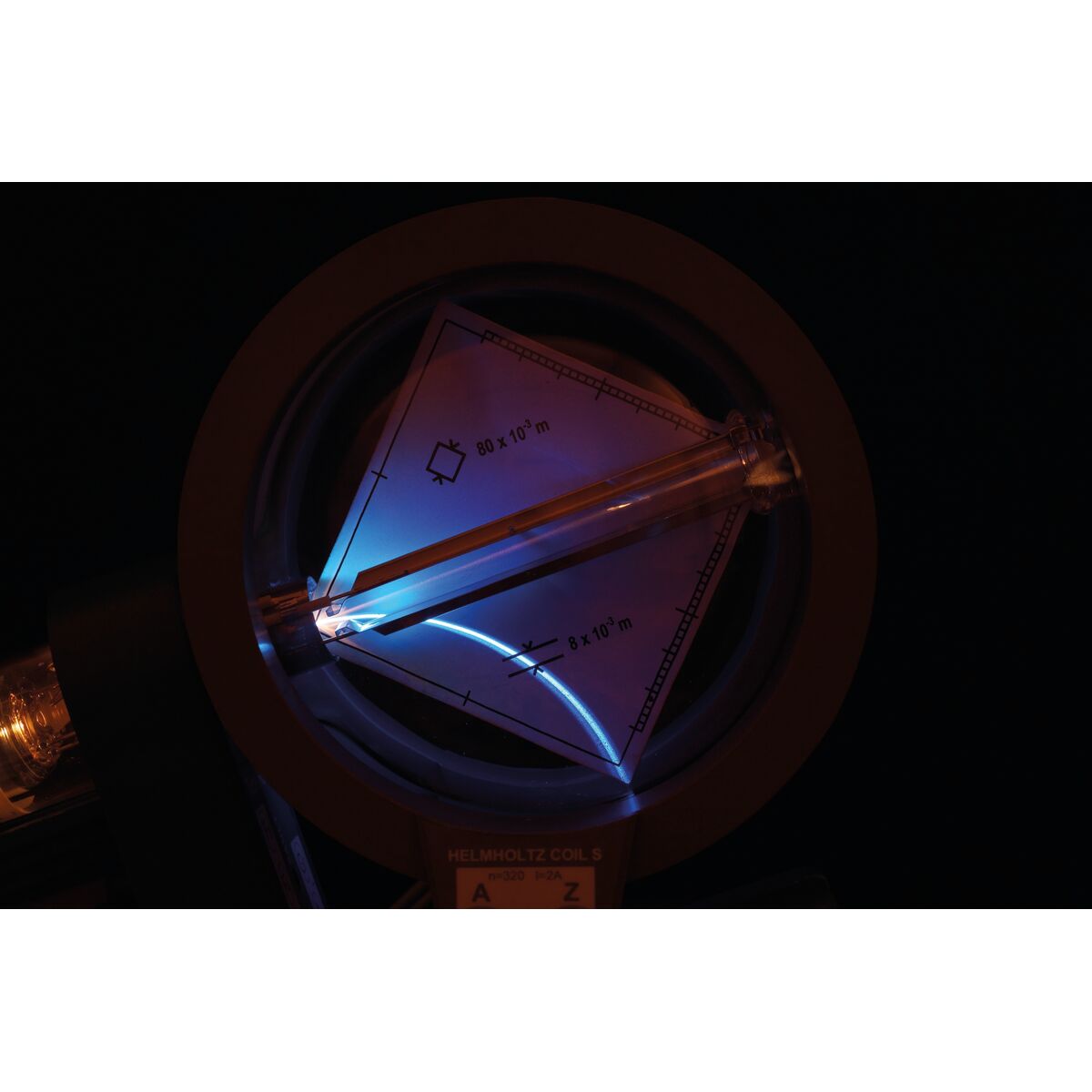

•	Investigación de la deflexión de un haz de electrones en un campo magnético
•	Investigación de la deflexión de un haz de electrones en un campo eléctrico
•	Construcción de un selector de velocidades a partir de un campo eléctrico y un campo magnético alineados ortogonalmente
•	Estimación de la carga específica e/m del electrón.

Información del producto:_..

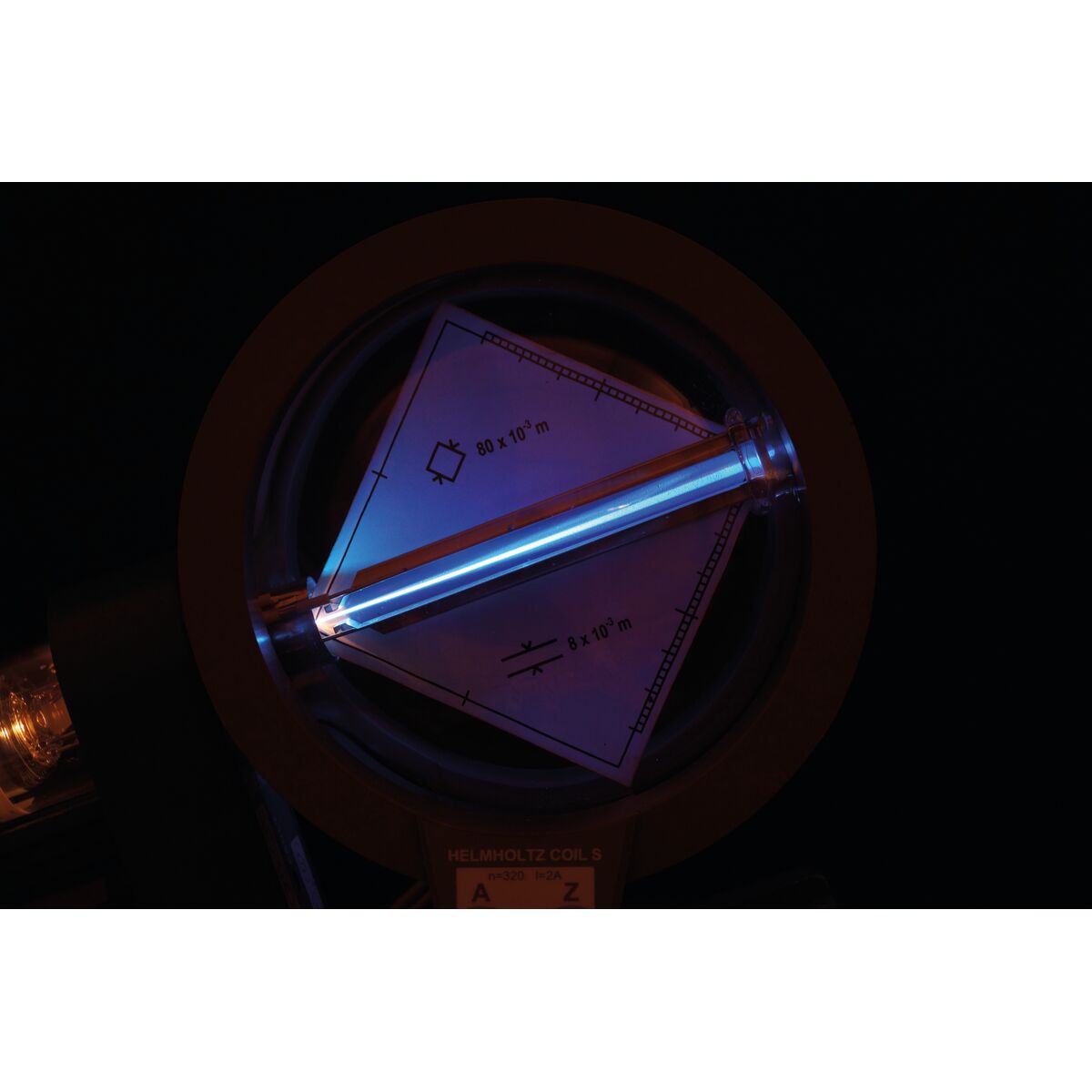

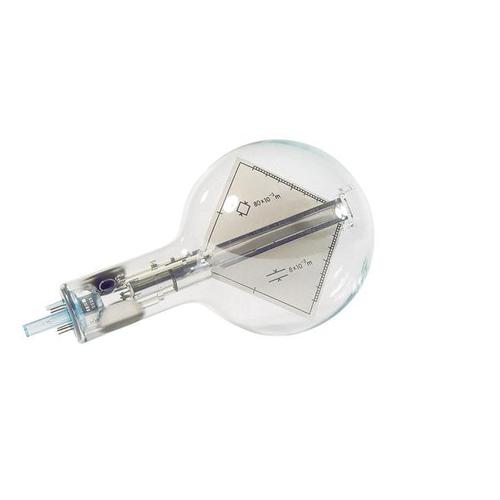

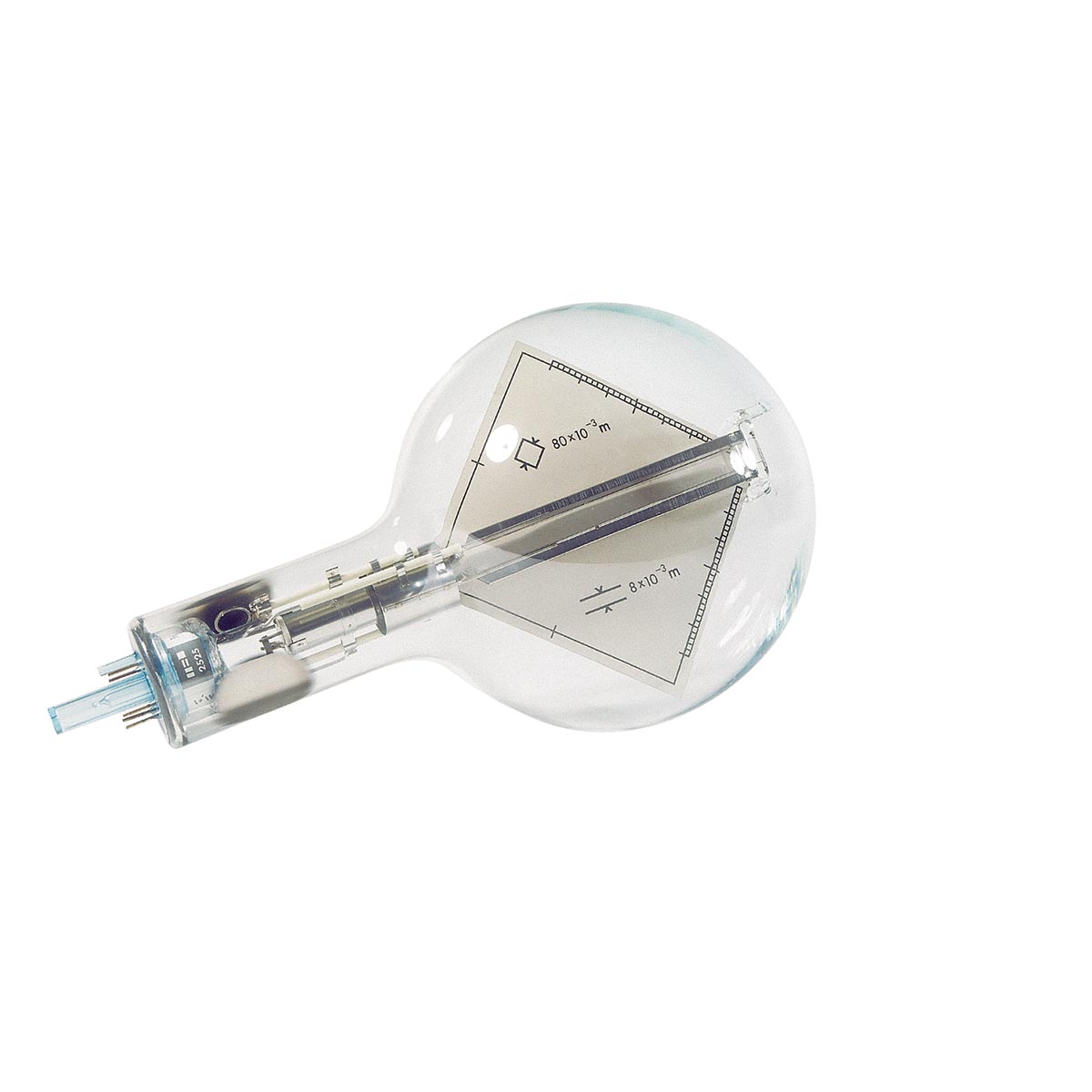

El tubo de Thomson cuenta con un cañón de electrones alojado en un bulbo de vidrio evacuado, con un sistema de electrodos focalizante, un filamento de wolframio calentado directamente y un ánodo cilíndrico. El haz de electrones puede desviarse electrostáticamente mediante un par integrado de placas de deflexión que forman un condensador de placas paralelas, o magnéticamente con bobinas de Helmholtz, tipo S (ref.: 1000611). Una pantalla de mica plana con una rejilla de 1 cm está montada entre las placas de deflexión y girada 10° con respecto al eje del haz, lo que permite observar claramente la trayectoria del haz de electrones.

Datos técnicos:_..

Tensión de filamento U_F:	máx. 6,3 V CA/CC
Tensión anódica U_A:	2000 V – 5000 V CC
Corriente anódica I_A:	aprox. 0,1 mA a U_A = 4000 V
Tensión de las placas de deflexión:	máx. 350 V
Distancia entre placas:	aprox. 8 mm
Pantalla fluorescente:	aprox. 80 mm x 80 mm
Bulbo de vidrio:	aprox. 130 mm Ø
Longitud total:	aprox. 260 mm
