Tubo de haz fino con soporte, Tipo R

Tubo de haz fino con soporte,
Tipo R

Descripción
Utilizado en los siguientes experimentos

Aplicaciones y experimentos:_..

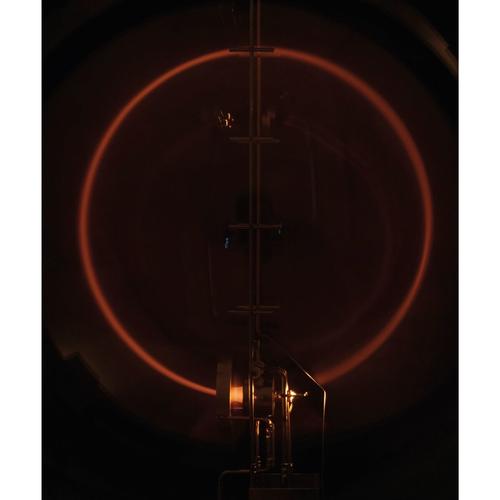

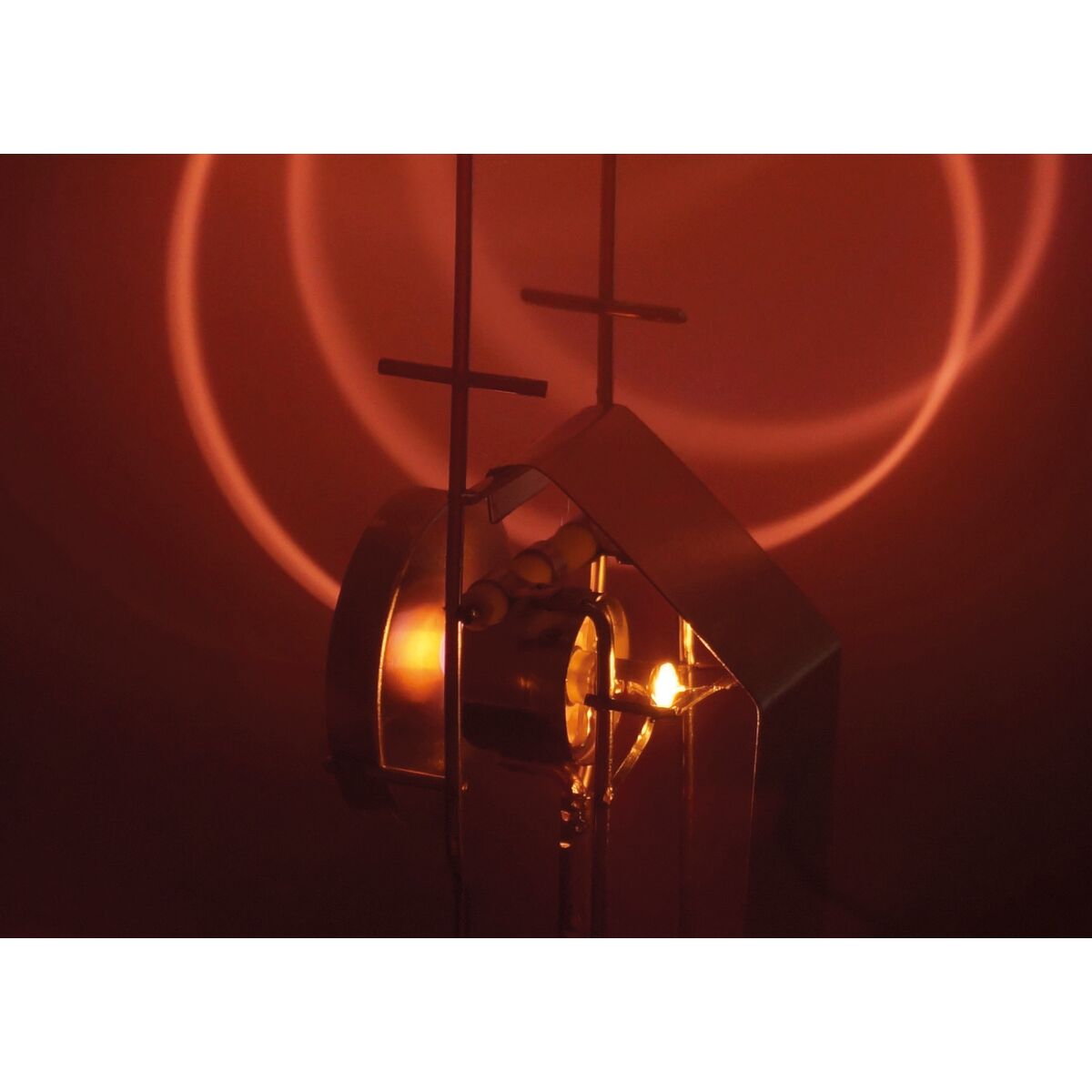

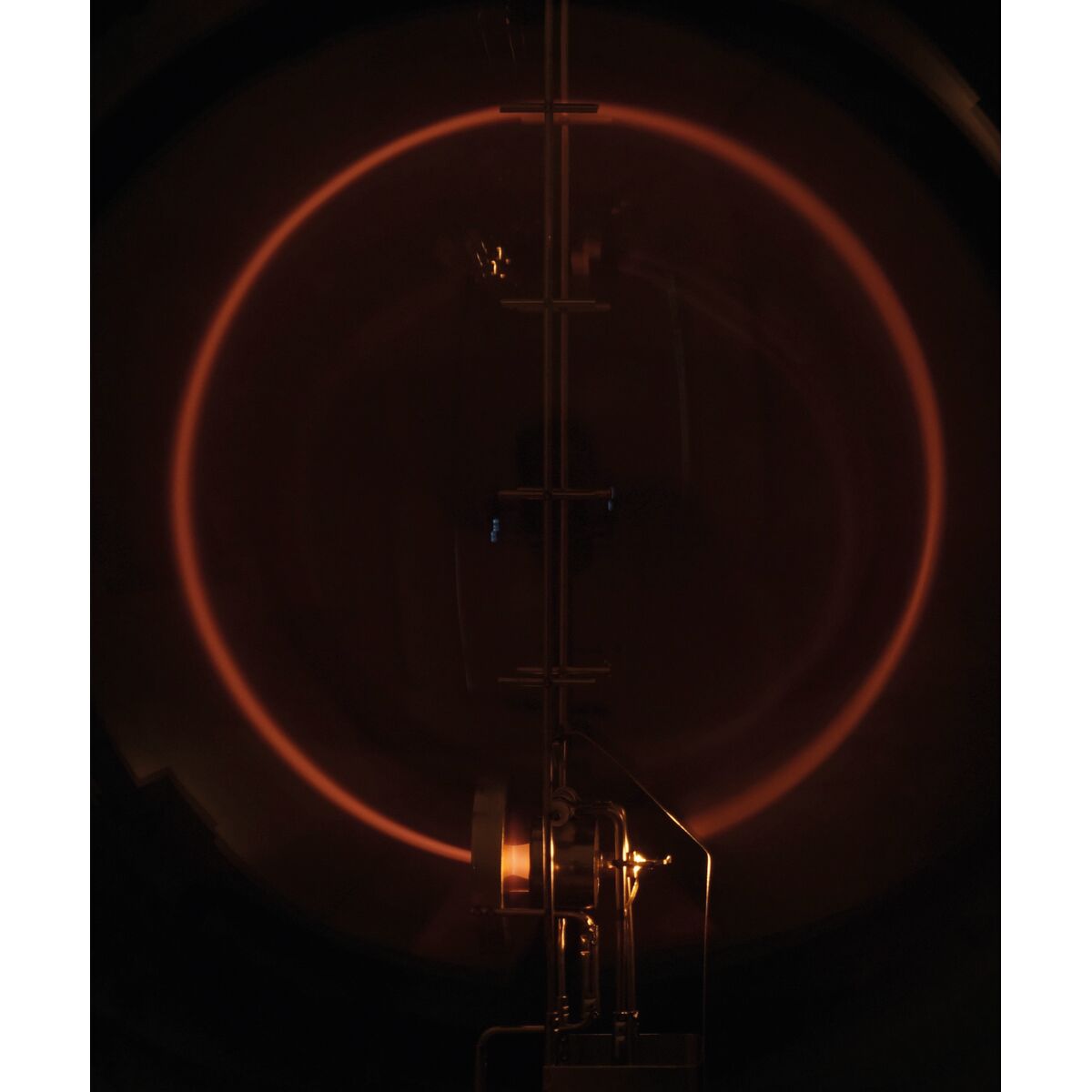

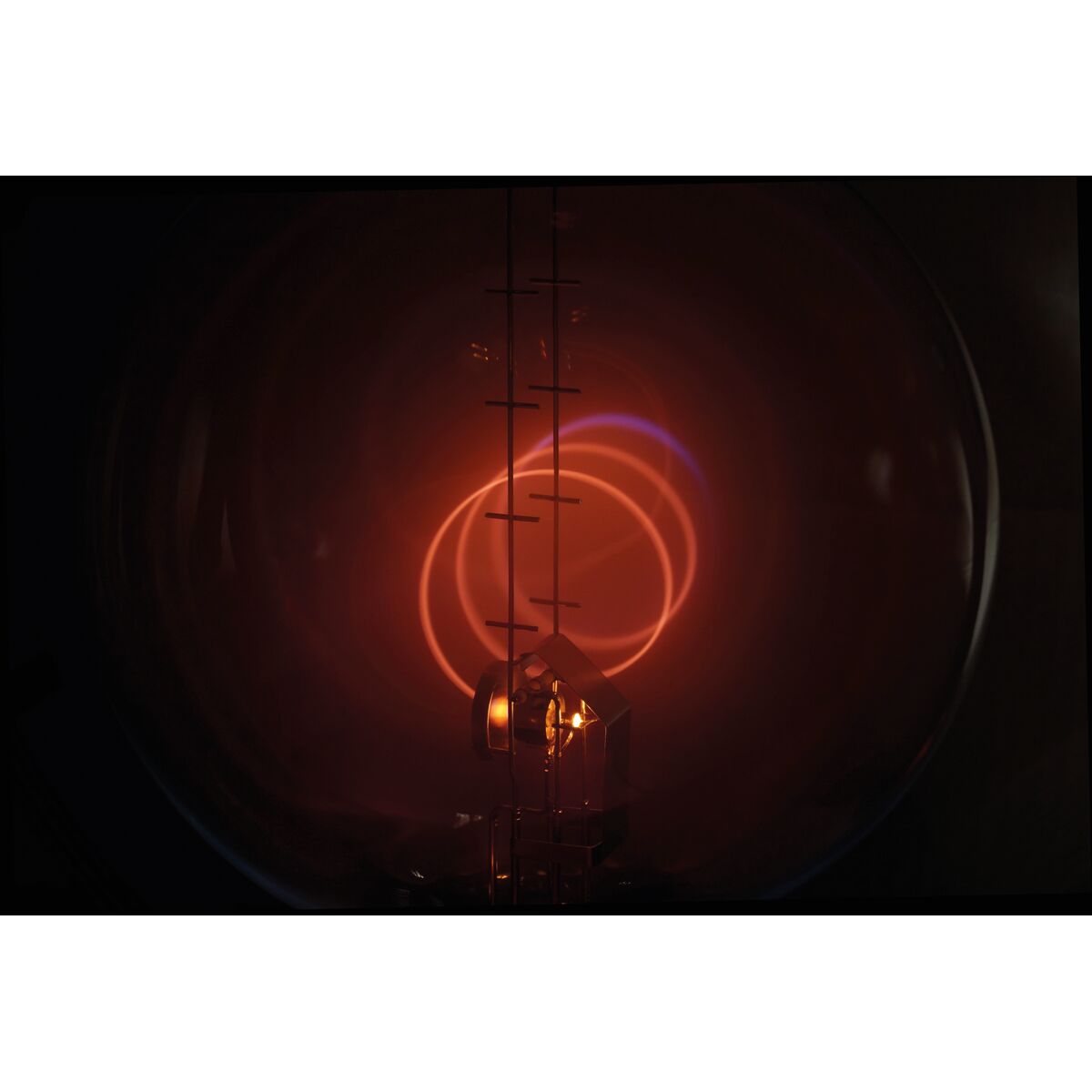

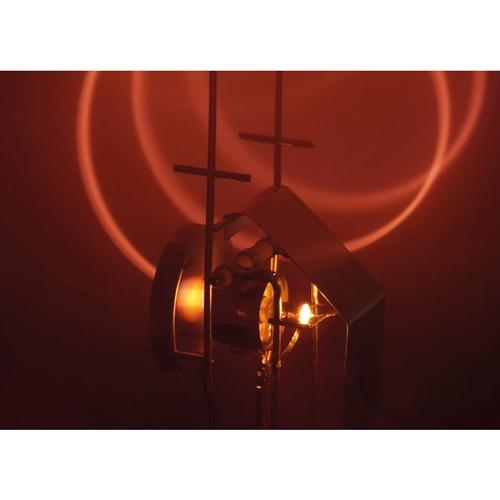

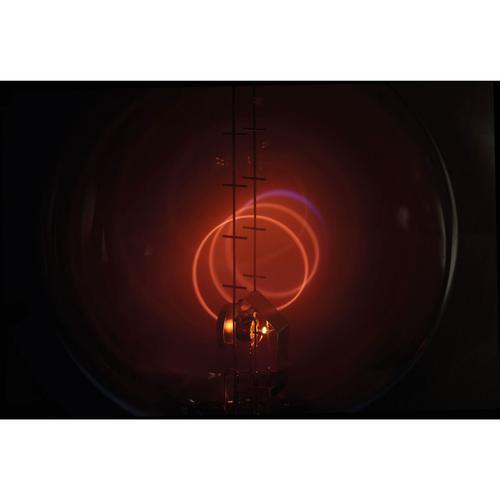

•	Deflexión de electrones en una trayectoria circular cerrada dentro de un campo magnético
•	Determinación de la carga específica de un electrón e/m

Información del producto:_..

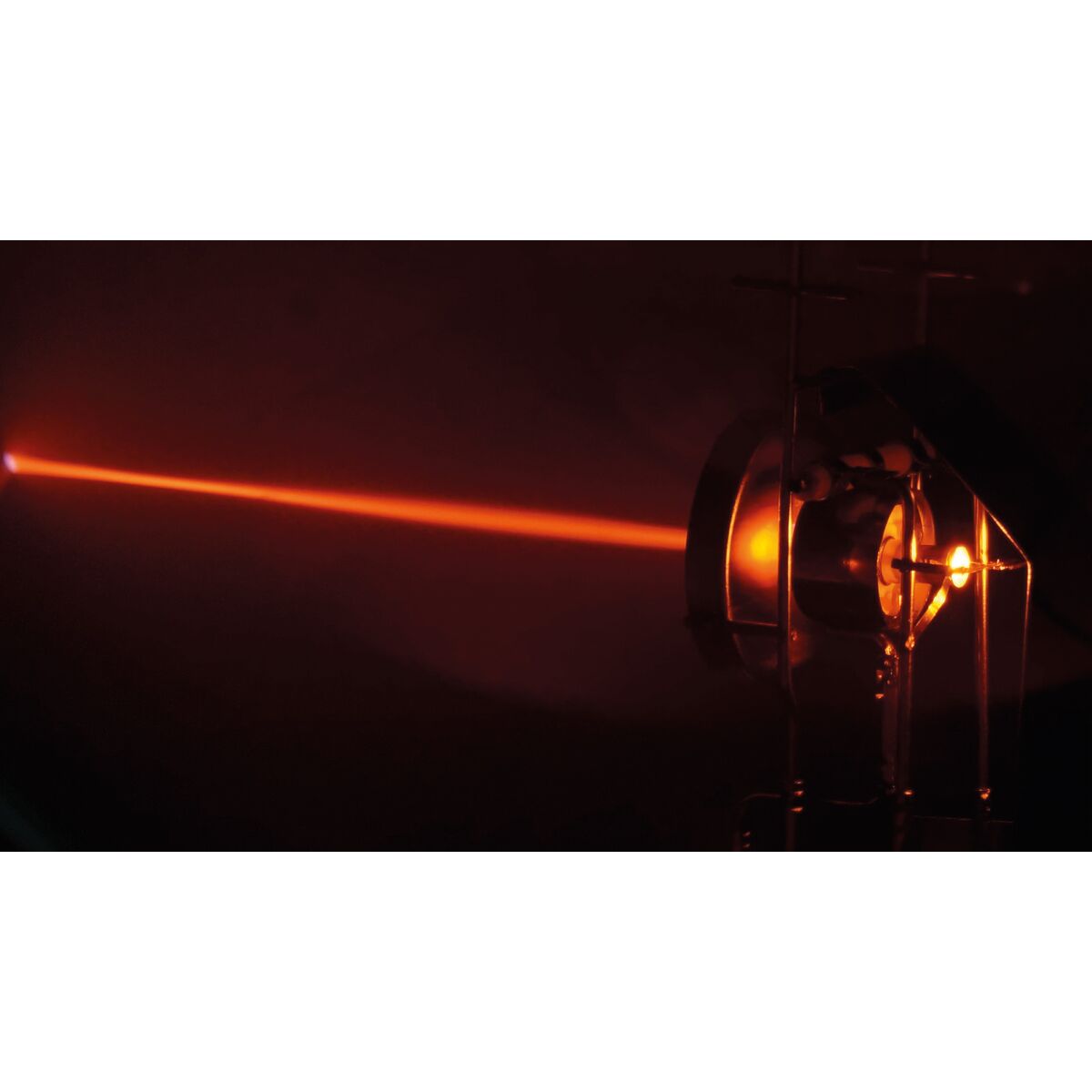

Utilizado junto con el par de bobinas de Helmholtz (ref. 1000906), este tubo de haz fino puede emplearse para investigar la deflexión de haces de electrones en un campo magnético homogéneo. El tubo contiene una atmósfera de gas residual de neón que se ioniza a lo largo de la trayectoria de los electrones, produciendo un haz brillante, nítido y bien definido. Las marcas de medición integradas en el tubo permiten determinar el diámetro de la trayectoria circular del haz desviado sin error de paralaje. Utilizando la fuerza de Lorentz, también puede determinarse cuantitativamente la carga específica del electrón, e/m.

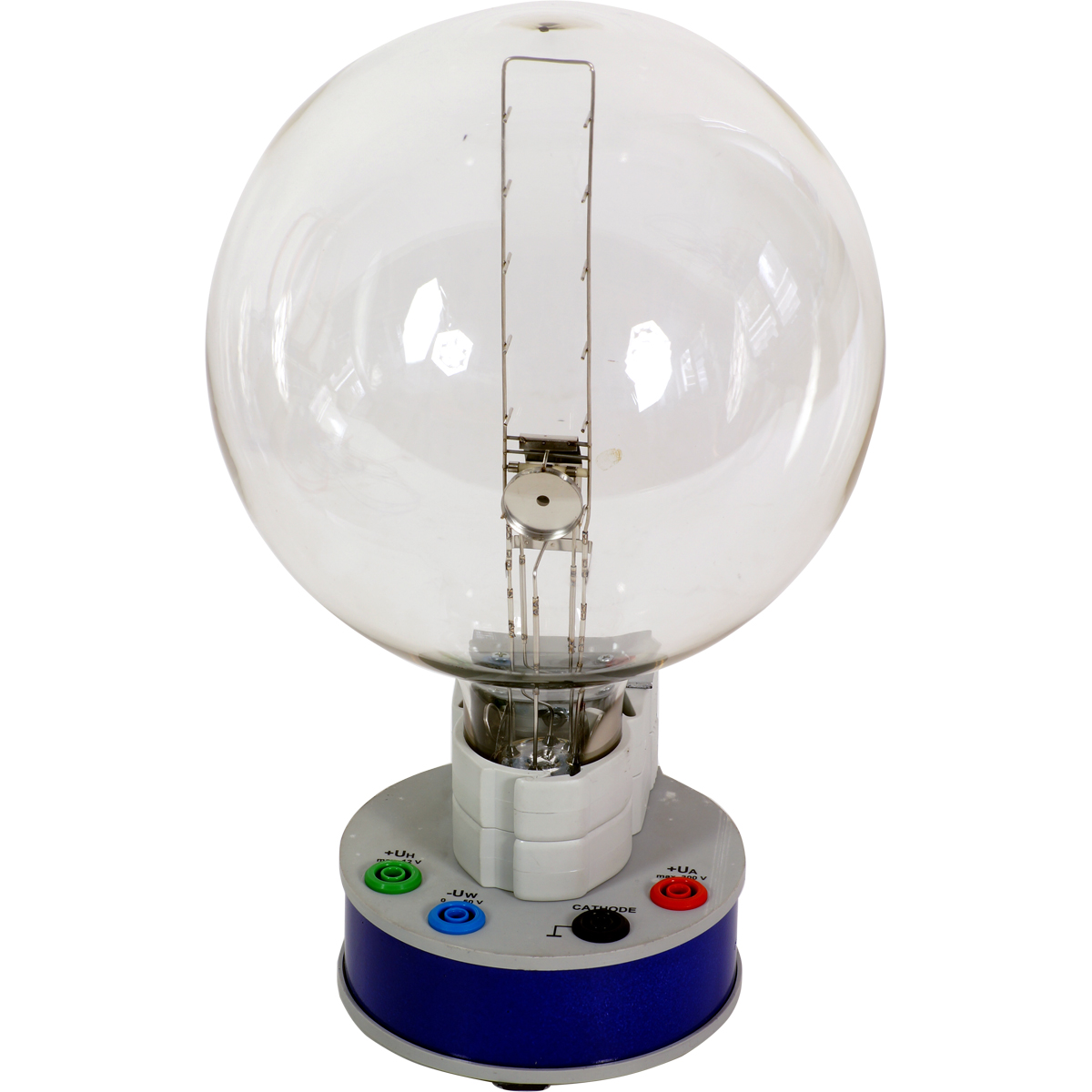

El tubo de haz fino está montado sobre una base con conectores de seguridad de 4 mm codificados por colores. Para proteger el tubo, la base incluye un circuito de protección que desconecta la tensión si supera el valor de corte especificado en la base del tubo. Este circuito de protección evita que una tensión excesivamente alta dañe el calentador y además garantiza un aumento gradual de la tensión al encender la unidad.

Datos técnicos:_..

Relleno de gas:	Neón
Presión del gas:	1,3 x 10^-5 hPa
Tensión de filamento U_F:	5 – 7 V CC
Corriente de filamento I_F:	< 350 mA
Tensión de Wehnelt:	0 – -50 V
Tensión anódica U_A:	200 – 300 V
Corriente anódica I_A:	< 3 mA
Diámetro de la trayectoria circular:	20 – 120 mm
Distancia entre las marcas de medición:	aprox. 20 mm
Diámetro del bulbo:	aprox. 160 mm
Dimensiones de soporte:	Ø: aprox. 103 mm; altura: 78 mm
Masa:	aprox. 820 g
