Tubo de difracción de electrones, Tipo S

Tubo de difracción de electrones,
Tipo S

Descripción
Utilizado en los siguientes experimentos

Aplicaciones y experimentos:_..

Los siguientes temas pueden tratarse con este tubo de alto vacío:_..
•	Verificación de la naturaleza ondulatoria de los electrones
•	Determinación de la longitud de onda de los electrones en función de la tensión anódica
•	Difracción de Debye-Scherrer
•	Confirmación de la hipótesis de de Broglie

Información del producto:_..

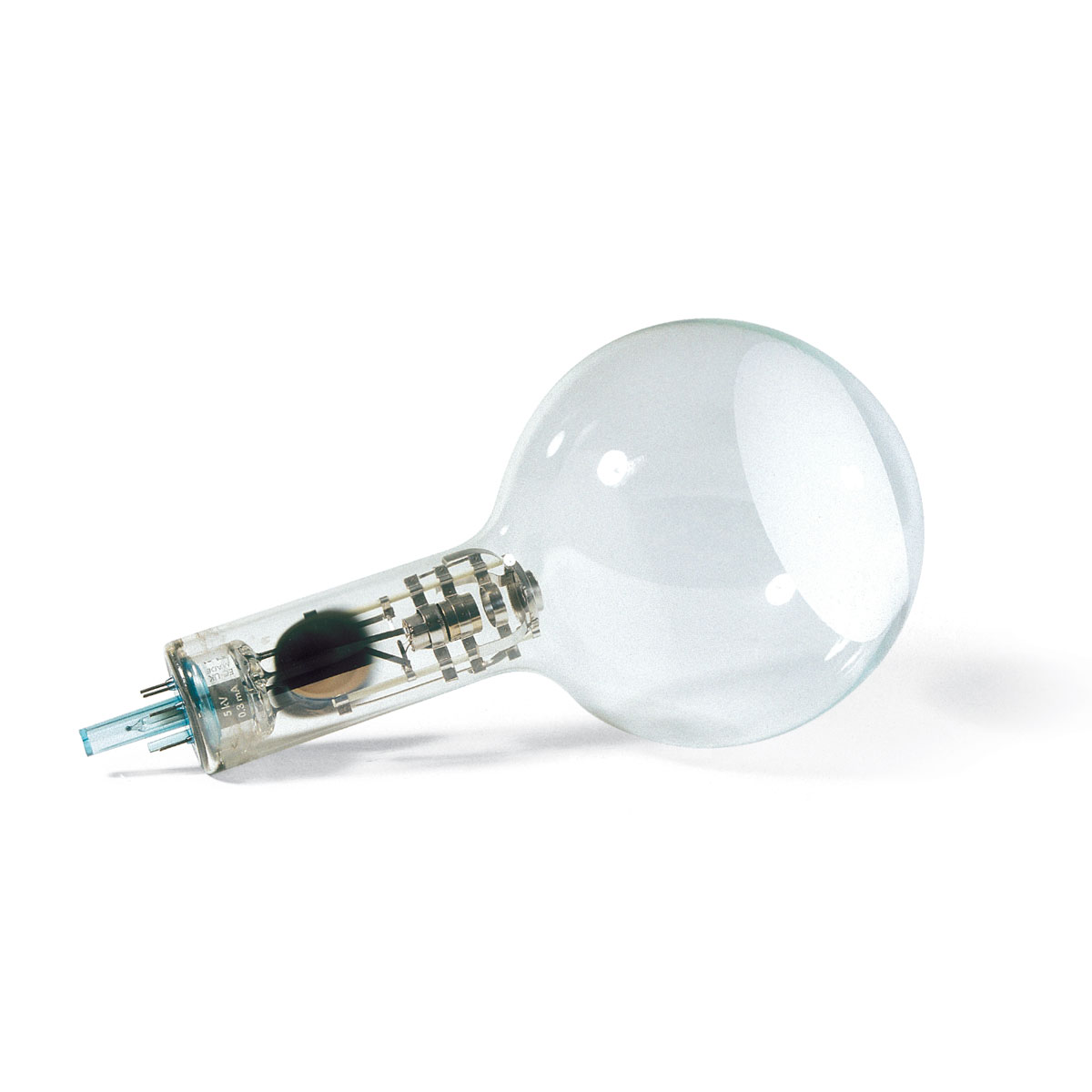

El tubo de difracción de electrones es un tubo de alto vacío diseñado para demostrar la difracción de electrones y la naturaleza ondulatoria de los electrones. Está equipado con un cañón de electrones compuesto por un filamento calefactor de wolframio puro y un ánodo cilíndrico, todo ello encerrado en un bulbo de vidrio transparente. Los electrones emitidos por el cátodo de caldeo directo se concentran en un haz estrecho mediante un diafragma estenopeico y posteriormente se enfocan con precisión mediante un sistema de óptica electrónica.
El haz estrecho monocromático resultante atraviesa una malla de alambre de níquel situada en la abertura del cañón de electrones. Sobre esta malla se deposita una capa fina de carbono grafitizado policristalino, que actúa de forma similar a una red de difracción. Esta interacción produce un patrón de difracción de electrones claro, visible como dos anillos concéntricos en la pantalla fluorescente. Un punto central, generado por el haz de electrones no desviado, permanece visible en el centro de los anillos, lo que permite una observación y un análisis precisos.

Un imán está incluido en el volumen de suministro, lo que permite un ajuste preciso de la trayectoria del haz de electrones. Esto es especialmente útil si el objetivo de grafito presenta pequeñas imperfecciones causadas durante el proceso de fabricación o por un sobrecalentamiento posterior, lo que garantiza resultados experimentales consistentes y una alineación óptima.

Datos técnicos:_..

Tensión de filamento U_F:	máx. 6,3 V CA/CC
Tensión anódica U_A:	0 V – 5000 V CC
Corriente anódica I_A:	típ. 150 µA a U_A = 4000 V
Constante de la red del grafito:	d₁₀ = 0,213 nm; d₁₁ = 0,123 nm
Distancia blanco de grafito – pantalla fluorescente:	aprox. 125 ± 2 mm
Pantalla fluorescente:	aprox. 100 mm Ø
Bulbo de vidrio:	aprox. 130 mm Ø
Longitud total:	aprox. 260 mm
