Tubo de cruz de Malta S

Descripción
Utilizado en los siguientes experimentos

Temas de experimentación:_..

Los siguientes temas se pueden discutir con este tubo de alto vacío:
• Propagación rectilínea de rayos de electrones
• Efecto electrostático de la carga
• Desviación magnética de rayos de electrones
• Introducción a la óptica electrónica

Información del producto:_..

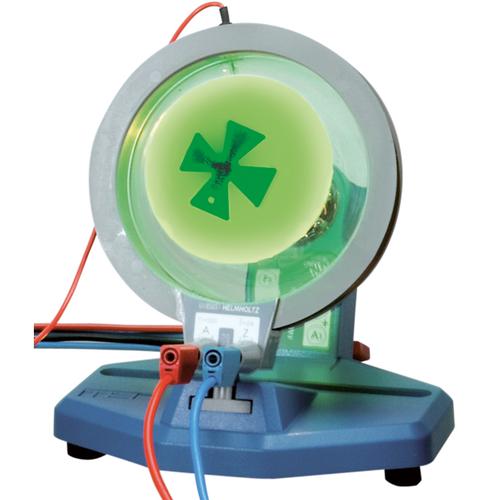

El tubo de cruz de Malta un tubo de alto vacío con un cañon de electrones con cátodo de horquilla de tungsteno y ánodo de forma cilíndrica. El cañon de electrones emite un haz de rayos de electrones divergente, que incide sobre la pantalla fluorescente. En el centro del tubo se encuentra una cruz de malta de aluminio. En el segmento inferior de la cruz de sombra de proyección se tiene una perforación de 3mm de diámetro, en esta forma se puede reconocer la orientación de la sombra bajo la influencia del campo magnético.
El tubo de cruz de Malta sirve para la comprobación rectilínea de rayos de electrones en un espacio libre de campos por medio de la proyección de sombra de la cruz de malta sobre una pantalla fluorescente. Además hace posible la observación de la convergencia de rayos de electrones por medio de campos magnéticos, para la introducción de la óptica electrónica.

Datos técnicos:_..

Tensión de caldeo U_F:	máx. 6,3 V AC/DC
Tensión anódica U_A:	2000 V – 5000 V
Corriente anódica I_A:	típ. 20 µA con U_A = 4500 V
Tensión en la cruz:	2000 V – 5000 V
Corriente en la cruz:	típ. 75 μA con U_A = 4500 V
Ampolla de vidrio:	aprox. 130 mm Ø
Pantalla fluorescente:	85 mm Ø
Longitud total:	aprox. 260 mm
