Sensor de tensión, -12 V a +12 V, diferencial

Sensor de tensión,
-12 V a +12 V,
diferencial

Descripción
Utilizado en los siguientes experimentos

Información del producto:_..

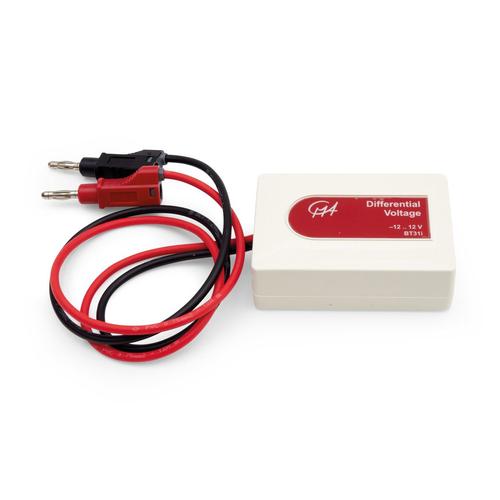

El sensor de tensión diferencial (1022539) está diseñado para medir tensiones en el rango entre -12 y +12 V. Con un amplio rango de tensión de entrada, este sensor puede utilizarse para medir tensiones en circuitos de CA y CC.

El sensor tiene entradas diferenciales, lo que significa que las mediciones pueden hacerse directamente a través de los elementos del circuito sin las limitaciones de la puesta a tierra común. Puede utilizarse para medir potenciales positivos y negativos. Tiene dos enchufes tipo banana (4 mm) para una fácil conexión.

El sensor está provisto de protección contra sobretensiones y las tensiones de hasta ± 50 V (relacionadas con la tierra) no dañarán el sensor. Nunca puede ser usado para voltajes más altos. El sensor es excelente para tomar muestras de señales de CA a frecuencias relativamente altas (< 100 kHz).

El sensor de tensión diferencial puede conectarse directamente a las entradas analógicas de las interfaces de CMA con el cable de conexión (1021514). Tenga en cuenta que este cable no está incluido en el suministro y puede tener que pedirse por separado.

Datos técnicos:_..

Rango:	-12 ... +12 V
Resolución (12-bit):	6.5 mV

Se puede utilizar para:_..

•	medir los voltajes en los circuitos de CA y CC
•	registran las características de una bombilla o un diodo
•	medir los voltajes en circuitos eléctricos en serie y en paralelo

Adicionalmente requerida:_..

Variante 1: (PC/Tablet)
1 x	1021514	Cable de sensor
1 x	1022284	WiLab
1 x	Licencia de software Coach7
o
Variante 2: (Registrador de datos VinciLab)
1 x	1021514	Cable de sensor
1 x	1021477	VinciLab
1 x	Licencia de software Coach7
