Puente de resistencia

Descripción
Utilizado en los siguientes experimentos

Información del producto:_..

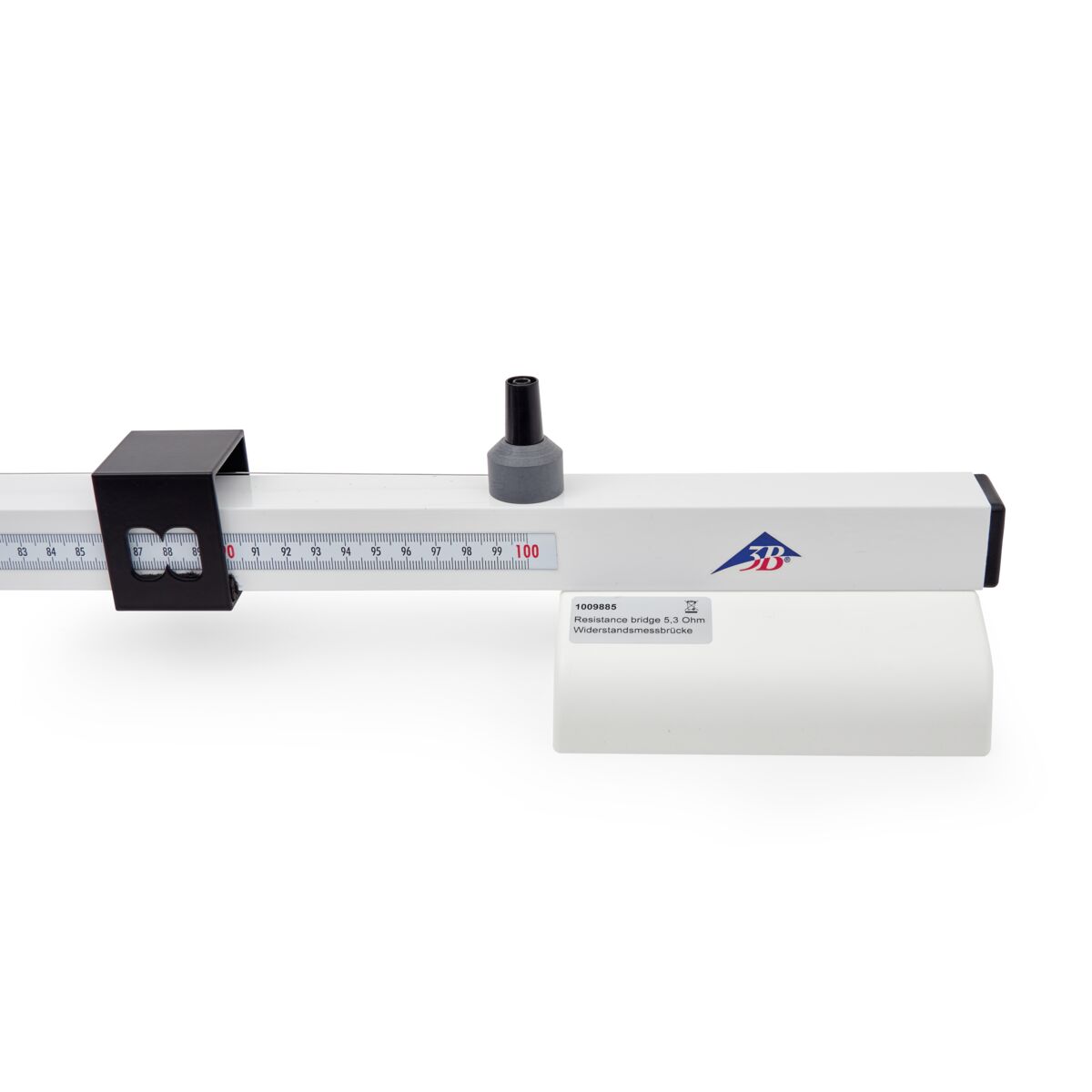

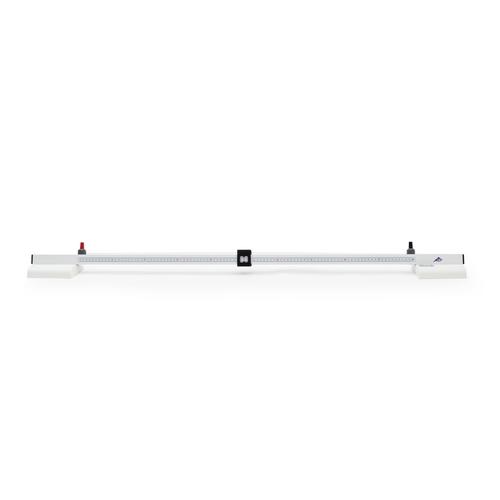

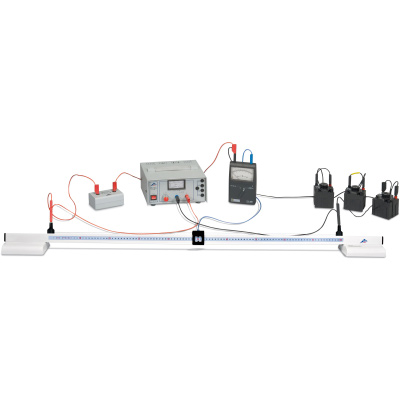

Puente para determinación de la resistencia en circuitos puente así como para el análisis de la caída de tensión a lo largo de un alambre. Apto únicamente para tensiones pequeñas. Un rail con escala, sobre dos zócalos, con un alambre de resistencia tensado sobre dos clavijeros de conexión. Sobre el alambre de resistencia se encuentra un contacto deslizante, el cual define las resistencias de ambas secciones del alambre. El montaje de un circuito puente de Wheatstone sirve para la determinación de una resistencia desconocida.

Datos técnicos:_..

Dimensiones:	aprox. 1300 mm x 100 mm x 90 mm
Rail:	aprox. 30 mm x 30 mm
Escala:	0 – 1000 mm
División de la escala:	mm
Alambre de resistencia:	1 m, 0,5 mm Ø
Material:	NiCr
Resistencia:	5,3 Ω
Conexión:	clavijeros de seguridad de 4 mm
Máx. tensión:	8 V
Máx. corriente:	1,5 A
