Péndulo de torsión de Pohl

Descripción
Utilizado en los siguientes experimentos

Aplicaciones y experimentos:_..

El péndulo de torsión se utiliza para estudiar oscilaciones libres, forzadas y caóticas con diferentes niveles de amortiguamiento. En particular, los alumnos y estudiantes universitarios estudian los siguientes temas:

•	oscilaciones torsionales libres con diferentes niveles de amortiguamiento (oscilación con amortiguamiento débil, amortiguamiento fuerte y amortiguamiento crítico)

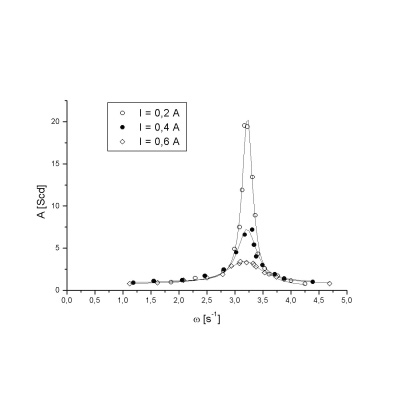

•	oscilaciones forzadas y sus curvas de resonancia con diferentes niveles de amortiguamiento
•	desfase entre excitador y resonador en condición de resonancia
•	oscilaciones rotatorias caóticas
•	determinación estática de la constante de torsión D
•	determinación dinámica del momento de inercia J

Información del producto:_..

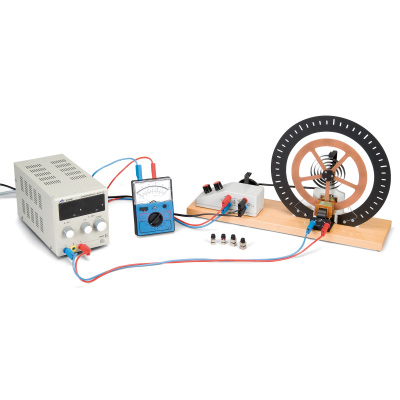

El péndulo de torsión de Pohl se compone de un sistema oscilante montado sobre una placa base de madera y un motor eléctrico. El sistema oscilante se compone de un disco de cobre con rodamientos de bolas conectado al soporte del motor excitador mediante un resorte helicoidal, que proporciona el momento restaurador.
El motor de corriente continua con velocidad de rotación ajustable de forma gruesa y fina se utiliza para la excitación del péndulo de torsión. Mediante una excéntrica con biela, estira y comprime periódicamente el resorte helicoidal, poniendo así en oscilación el disco de cobre. Para el amortiguamiento se utiliza un freno de corrientes de Foucault electromagnético. Un anillo graduado con ranuras y una escala con división de escala de 2 mm rodea el sistema oscilante. Las agujas se encuentran en el excitador y el resonador.

Datos técnicos:_..

Frecuencia natural:	aprox. 0,5 Hz
Frecuencia de excitación:	0 – 1,3 Hz (ajustable de forma continua)
Motor:	máx. 24 V CC o CA; 0,7 A
Freno de corrientes de Foucault:	0 – 20 V CC; máx. 2 A
Conexiones:	toma de seguridad de 4 mm
Dimensiones:	aprox. 400 mm x 140 mm x 270 mm
Masa:	aprox. 4 kg

Volumen de suministro:_..

1	Péndulo de torsión
2	Masas adicionales 10 g
2	Masas adicionales 20 g
