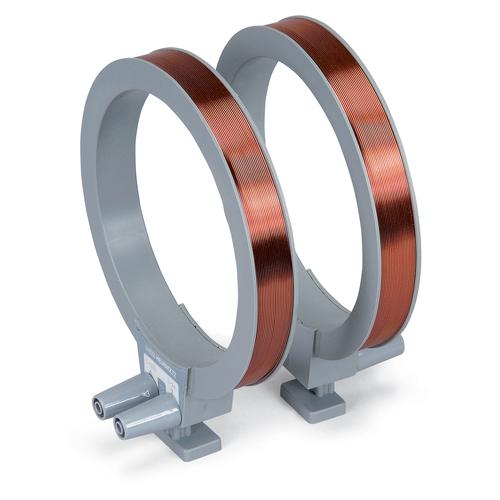

Par Se bobinas Se Helmholtz para tubos electrónicos tipo S

Par Se bobinas Se Helmholtz
para tubos electrónicos tipo S

Descripción
Utilizado en los siguientes experimentos

Aplicación:_..

Las bobinas de Helmholtz sirven para generar campos magnéticos capaces de desviar el haz de electrones en el soporte para tubos S (1014525). El soporte para tubos permite montar las bobinas con la geometría indicada por Helmholtz, o bien con una distancia variable, para generar un campo magnético muy homogéneo en sentido vertical, con respecto al eje del tubo, o para generar un campo coaxial.

Información del producto:_..

Las dos bobinas, con núcleo de aire, se componen de alambre de cobre barnizado, arrollado sobre cuerpos de plástico. Las conexiones están marcadas con el origen (A) y el final (Z) del arrollamiento.

Datos técnicos:_..

Número de espiras:	320 cada una
Diámetro de la bobina:	aprox. 136 mm
Cargabilidad I:
Servicio continuo:	1,0 A
Servicio de corta duración:	1,5 A (máx. 10 min)
	2,0 A (máx. 3 min)_..
Resistencia efectiva:	aprox. 6 W
Conexión:	a través de clavijeros de seguridad de 4 mm
Densidad de flujo magn. B
en geometría de Helmholtz:	B = k * I; con k = aprox. 4,2 mT / A
