Experimento:
Triodo de tubo

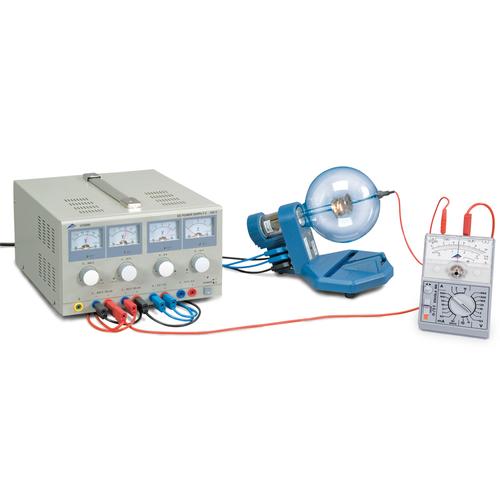

Experimento: Triodo de tubo, 8000658 [UE3070200-230], Experimentos con tubos de electrones

Voltage:

115V, 50/60 Hz
230V, 50/60 Hz
More on the way
Más en camino

Temas centrales: ..
• Registro de las características de corriente y tensión anódica de un triodo de tubo con varias tensiones constantes de rejilla.
• Registro de las características de corriente anódica y tensión de rejilla de un triodo de tubo con varias tensiones anódicas constantes.

Descripción del experimento: ..
Si entre el cátodo y el ánodo se encuentra presente una tensión positiva de suficiente magnitud (tensión anódica), los electrones libres consiguen llegar desde el cátodo hasta el ánodo atravesando la rejilla. La corriente anódica así generada es susceptible de control por medio de la variación de una tensión adicional aplicada entre el cátodo y la rejilla (tensión de rejilla). La corriente anódica se incrementa o se debilita de acuerdo a la circunstancia de si la rejilla posee un potencial positivo o negativo en relación con el cátodo. Por lo tanto, un triodo de tubo se puede emplear para incrementar tensiones alternas.
En el experimento, se registrará el campo de características de un triodo de tubo. Esto significa el registro de la dependencia de la corriente anódica IA en función de la tensión del ánodo UA y la corriente de rejilla UG. Para la representación del campo de características se emplean dos variantes: La variante 1 representa la corriente anódica como una función de la tensión anódica ante diferentes tensiones constantes de rejilla; la variante 2 representa la corriente anódica como una función de la tensión de rejilla ante diferentes tensiones anódicas constantes.
Artículo No.: 8000658 [UE3070200-230]
Brand 3B Scientific

Documentación

PDF UE3070200_Instrucciones para la experimentación
  • Secure online payment with SSL
  • Expert advice
  • Financing available
  • Easy returns & exchanges
  • International shipping available
Service hotline:
1-888-326-6335
AGREGAR A LA OFERTA

Componentes

Triodo S, 1000614 [U18551], Tubos Electrónicos – Tipo S

Triodo S

1000614 [U18551]
Soporte para tubo de haz de electrones, tipo S, 1014525 [U185002], Accesorios – Tipo S

Soporte para tubo de haz de electrones,
tipo S

1014525 [U185002]
Fuente de alimentación CC, 0 – 500 V, 1003308 [U33000-230], Alimentacións

Fuente de alimentación CC,
0 – 500 V

1003308 [U33000-230]
Multímetro analógico ESCOLA 100, 1013527 [U8557380], Aparatos de medida portátiles, analógicos

Multímetro analógico ESCOLA 100

1013527 [U8557380]
Cables de experimentación de seguridad, 32 A, 75 cm, conjunto de 15 ud., 1002843 [U138021], Cables de experimentación

Cables de experimentación de seguridad, 32 A, 75 cm,
conjunto de 15 ud.

1002843 [U138021]
