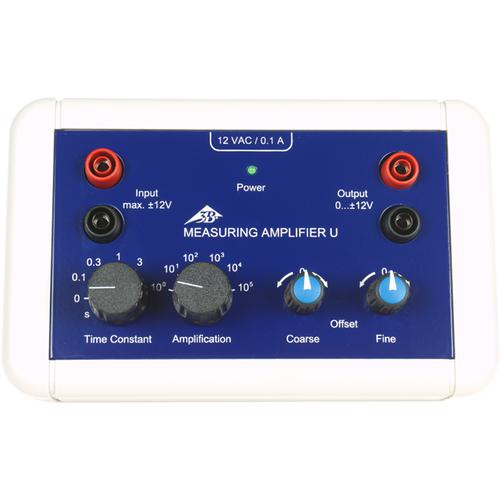

Amplificador de medida (115 V, 50/60 Hz)

Amplificador de medida
(115 V, 50/60 Hz)

Descripción
Utilizado en los siguientes experimentos

Información del producto:_..

Este amplificador de medida amplifica señales de medida de baja amplitud procedentes de fuentes de señales de baja impedancia para la medición con cualquier voltímetro u osciloscopio. Al utilizar una resistencia shunt externa R_Shunt , también pueden medirse corrientes pequeñas. Las tensiones de offset pueden compensarse mediante reguladores de offset para el ajuste grueso y el ajuste fino. La ganancia puede seleccionarse por pasos de 0 a 5 potencias de diez. El ruido de alta frecuencia u otras señales de interferencia se filtran mediante un filtro pasa bajos con una constante de tiempo conmutable por pasos entre 0 y 3 s. La tensión de salida tiene el mismo signo que la tensión de entrada.

Datos técnicos:_..

Resistencia de entrada:	10 kΩ
Resistencia de salida:	300 Ω
Deriva de la tensión de offset:	< 2 μV/K (después de aprox. 15 min de tiempo de funcionamiento)
Factores de amplificación:_..	10⁰; 10¹; 10²; 10³; 10⁴; 10⁵
Tolerancia de los factores de amplificación:	< 2,5 %
Voltaje de entrada:	máx. ±12 V (protección contra sobrecargas hasta 100 V a corto plazo)
Voltaje de salida:	0 … ±12 V (resistente a cortocircuitos)
Fuente de alimentación:	12 V CA, (a través de la fuente de alimentación enchufable)
Temperatura ambiente:	5°C – 23°C – 40°C
Temperatura de almacenamiento:	-20°C – 70°C
Humedad relativa:	< 85 % (sin condensación)
Posición de uso:	horizontal
Grado de contaminación:	2
Grado de protección:	IP20
Dimensiones:	aprox. 170 mm x 105 mm x 50 mm
Masa:	aprox. 335 g

Tabla 1: Rangos de medida y de frecuencia (basados en una tensión de salida de 1 V)_..
Ganancia:	Tensión de entrada:	Corriente a través de R_Shunt = 100 Ohm:	Frecuencia:
10⁰	1 V	10 mA	0 … 25 kHz
10¹	100 mV	1 mA	0 … 25 kHz
10²	10 mV	100 µA	0 … 25 kHz
10³	1 mV	10 µA	0 … 20 kHz
10⁴	100 µV	1 µA	0 … 7 kHz
10⁵	10 µV	100 nA	0 … 7 kHz

Tabla 2: Frecuencias de corte del filtro pasa bajos conmutable_..

Constante de tiempo:_..	Frecuencia de corte:_..
0,0 s	ver Tabla 1
0,1 s	1,6 Hz
0,3 s	0,5 Hz
1,0 s	0,16 Hz
3,0 s	0,05 Hz
