톰슨 관,
전자선 편향관, S형

톰슨 관, 전자선 편향관, S형, 1000617 [U18555], 전자관 – S형
톰슨 관, 전자선 편향관, S형, 1000617 [U18555], 전자관 – S형
톰슨 관, 전자선 편향관, S형, 1000617 [U18555], 전자관 – S형
톰슨 관, 전자선 편향관, S형, 1000617 [U18555], 전자관 – S형
톰슨 관, 전자선 편향관, S형, 1000617 [U18555], 전자관 – S형
가격 문의
Included In Bundle
제품을 사용하는 모든 실험에 대한 개요
활용 사례 및 실험: ..
이 고진공관으로 다음 주제를 다룰 수 있습니다:..

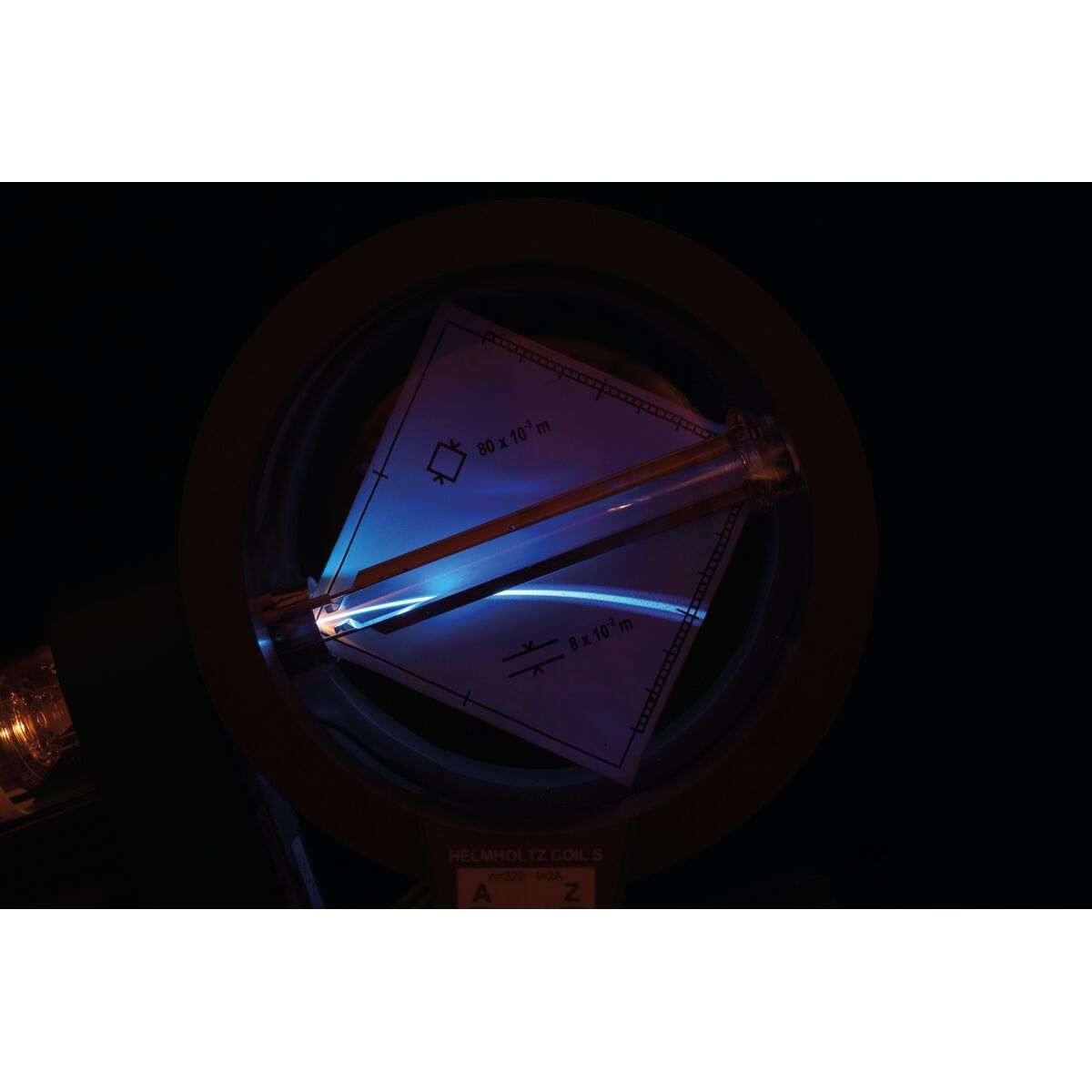

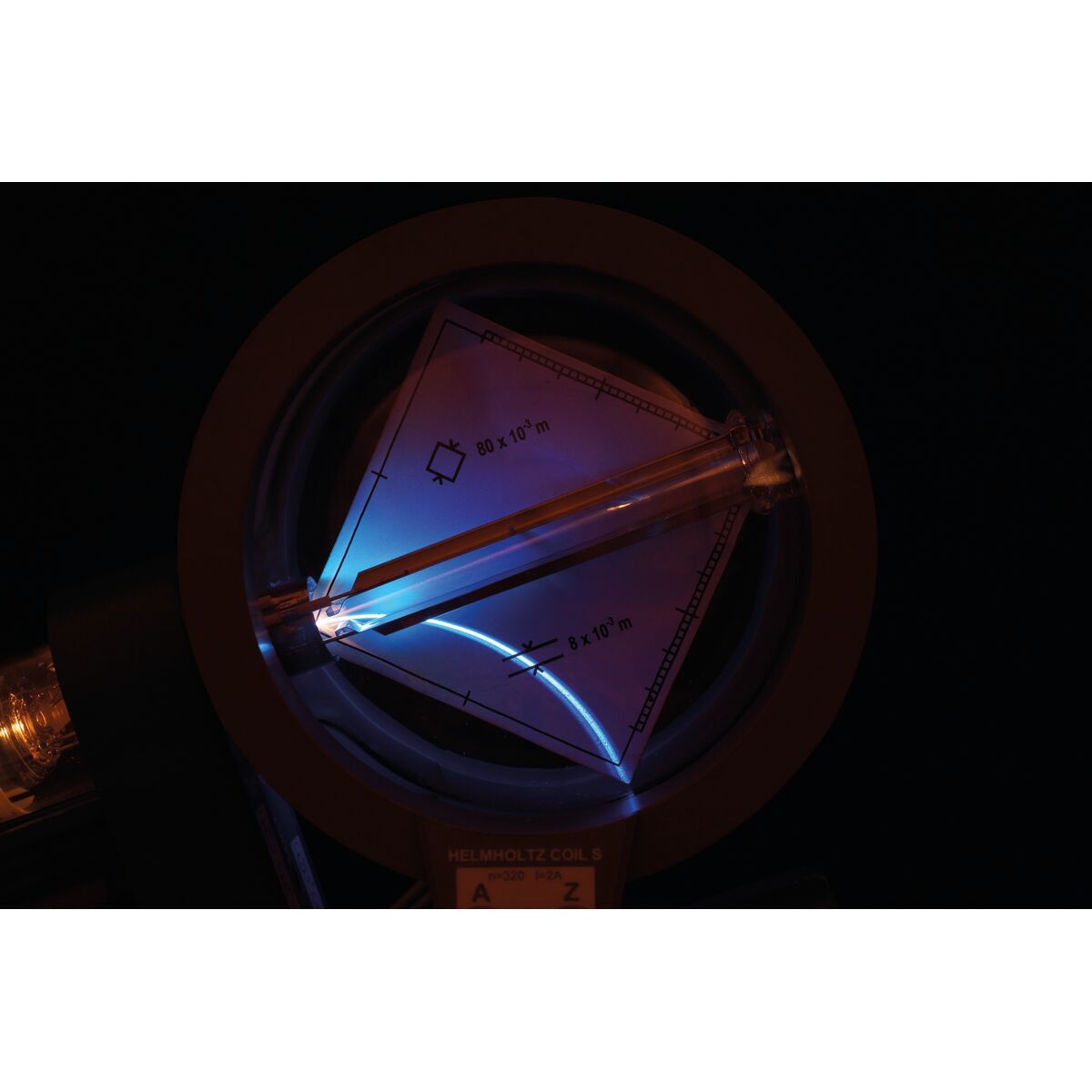

• 자기장에서 전자빔의 편향 조사
• 전기장에서 전자빔의 편향 조사
• 직교 정렬된 전기장과 자기장으로부터 속도 선택기 구성
• 전자의 전하-질량비 e/m 추정.

제품 정보: ..

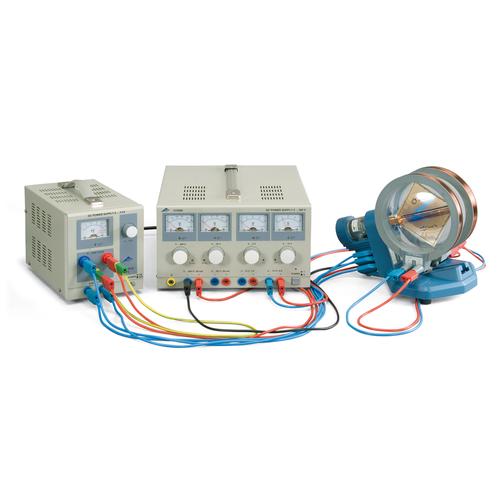

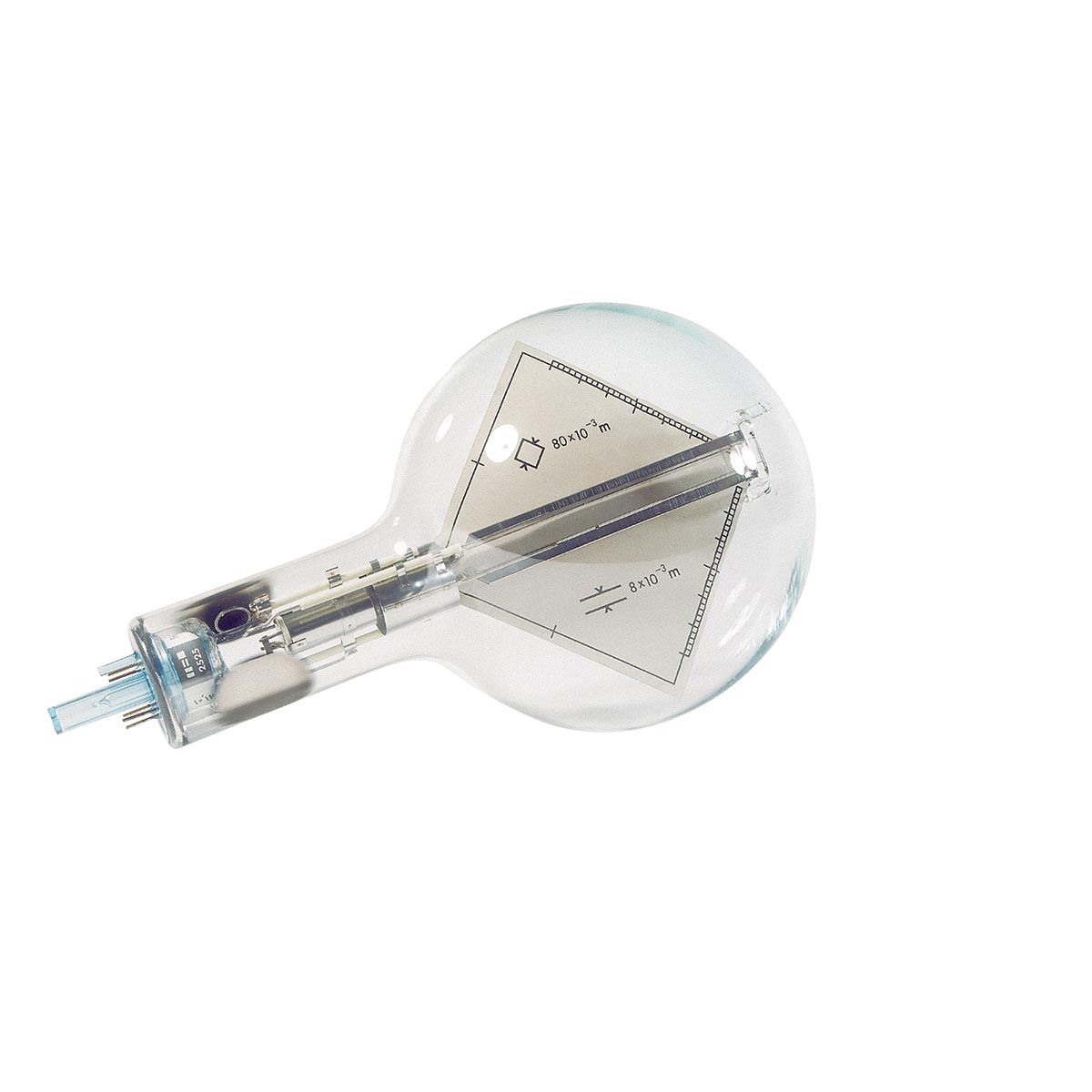

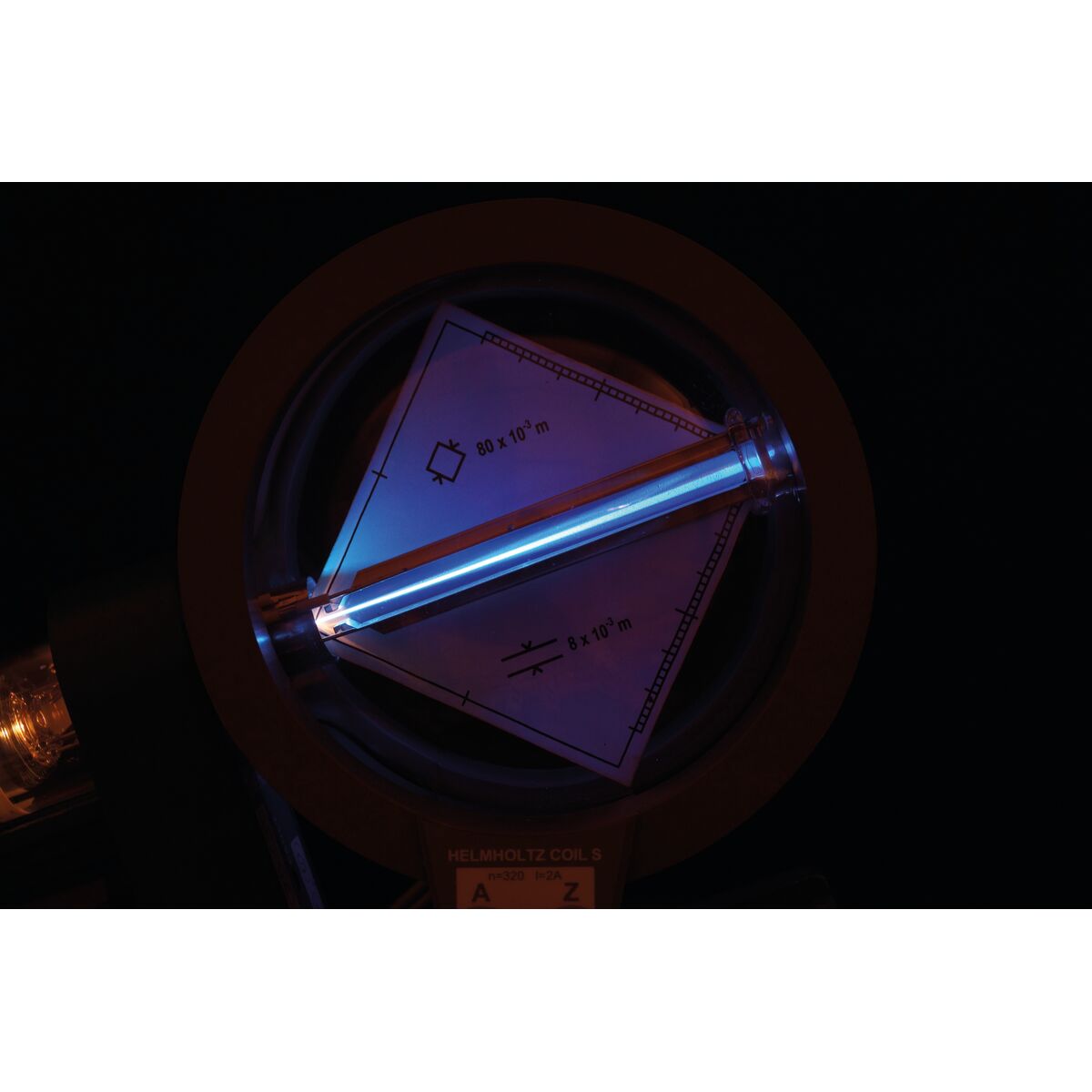

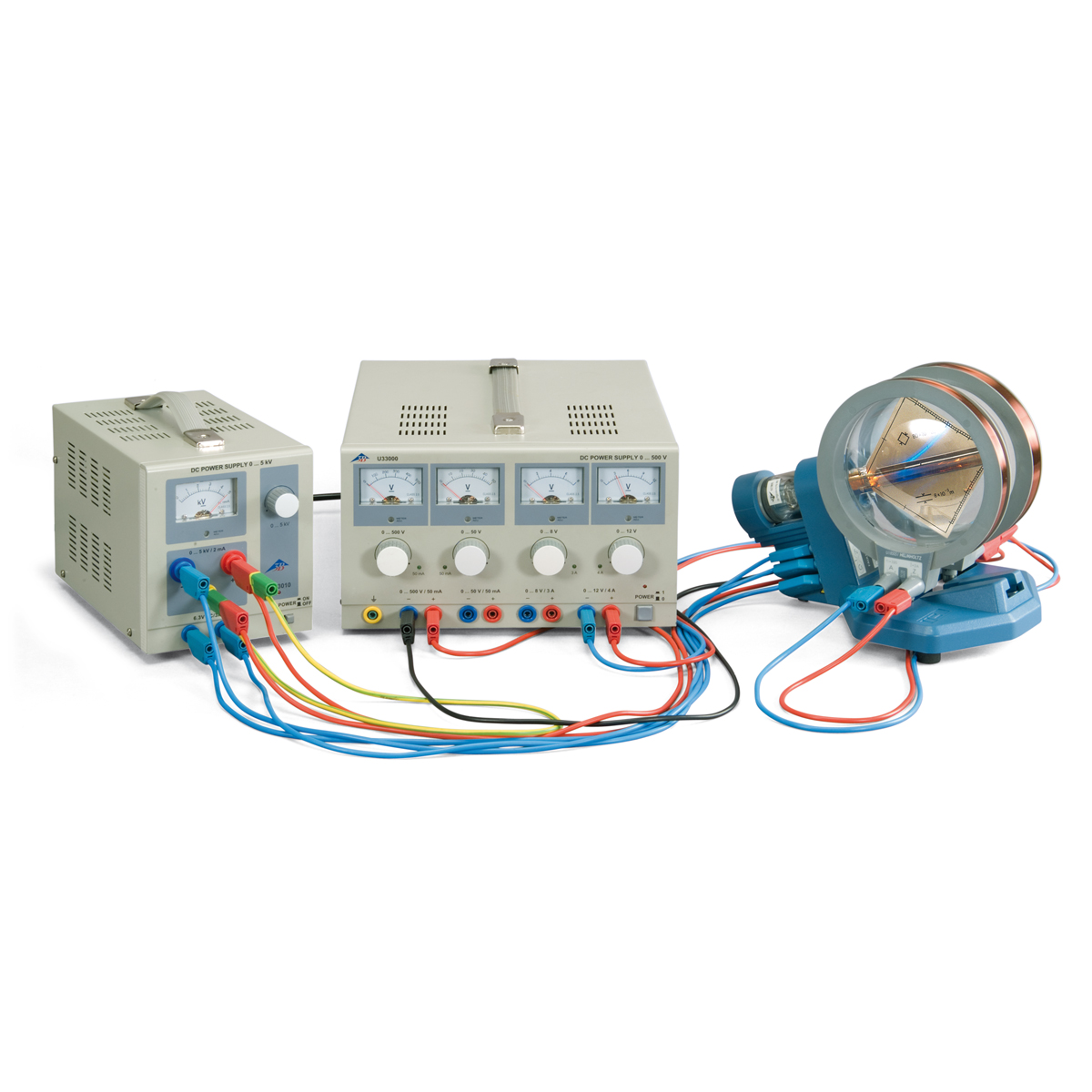

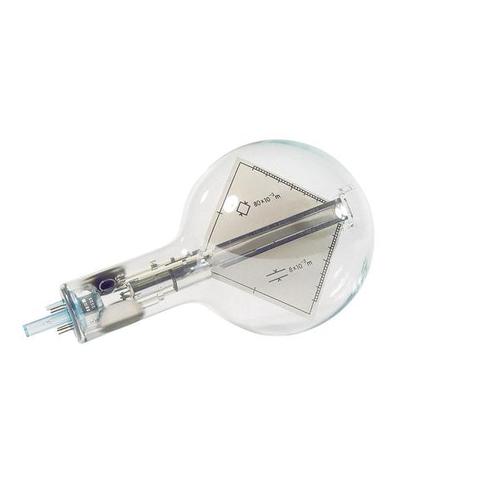

톰슨관은 진공의 유리 벌브 내부에 장착된 전자총과 집속 전극 시스템, 직접 가열식 텅스텐 필라멘트 및 원통형 양극을 갖추고 있습니다. 전자빔은 평행판 축전기를 형성하는 일체형 한 쌍의 편향판에 의해 정전기적으로 편향될 수 있으며, 또는 헬름홀츠 코일, S형(품번: 1000611)을 사용하여 자기적으로 편향될 수 있습니다. 1 cm 격자가 있는 평면 운모 스크린이 편향판 사이에 장착되어 있으며 빔축에 대해 10° 회전되어 있어 전자빔의 경로를 명확하게 관찰할 수 있습니다.

技术参数: ..
灯丝电压 UF : 最大 6.3 V AC/DC
阳极电压 UA : 2000 V – 5000 V DC
阳极电流 IA : 约 0.1 mA（UA = 4000 V）
偏转板电压: 最大 350 V
板间距离: 约 8 mm
荧光屏: 约 80 mm x 80 mm
玻壳: 约 130 mm Ø
总长度: 约 260 mm

품번: 1000617 [U18555]
무게 0.71 kg
치수 35.1 x 28.2 x 22.1 cm
브랜드 3B Scientific Teltron

제품 매뉴얼

PDF Product Manual_all languages_1000617
