전자 회절관, S형

전자 회절관, S형

제품설명
다음 실험들에 사용됩니다.

활용 사례 및 실험:_..

이 고진공관으로 다음 주제를 다룰 수 있습니다:_..
•	전자 파동성 검증
•	양극 전압에 따른 전자 파장의 결정
•	데바이-셰러 회절
•	드브로이 가설의 확인

제품 정보:_..

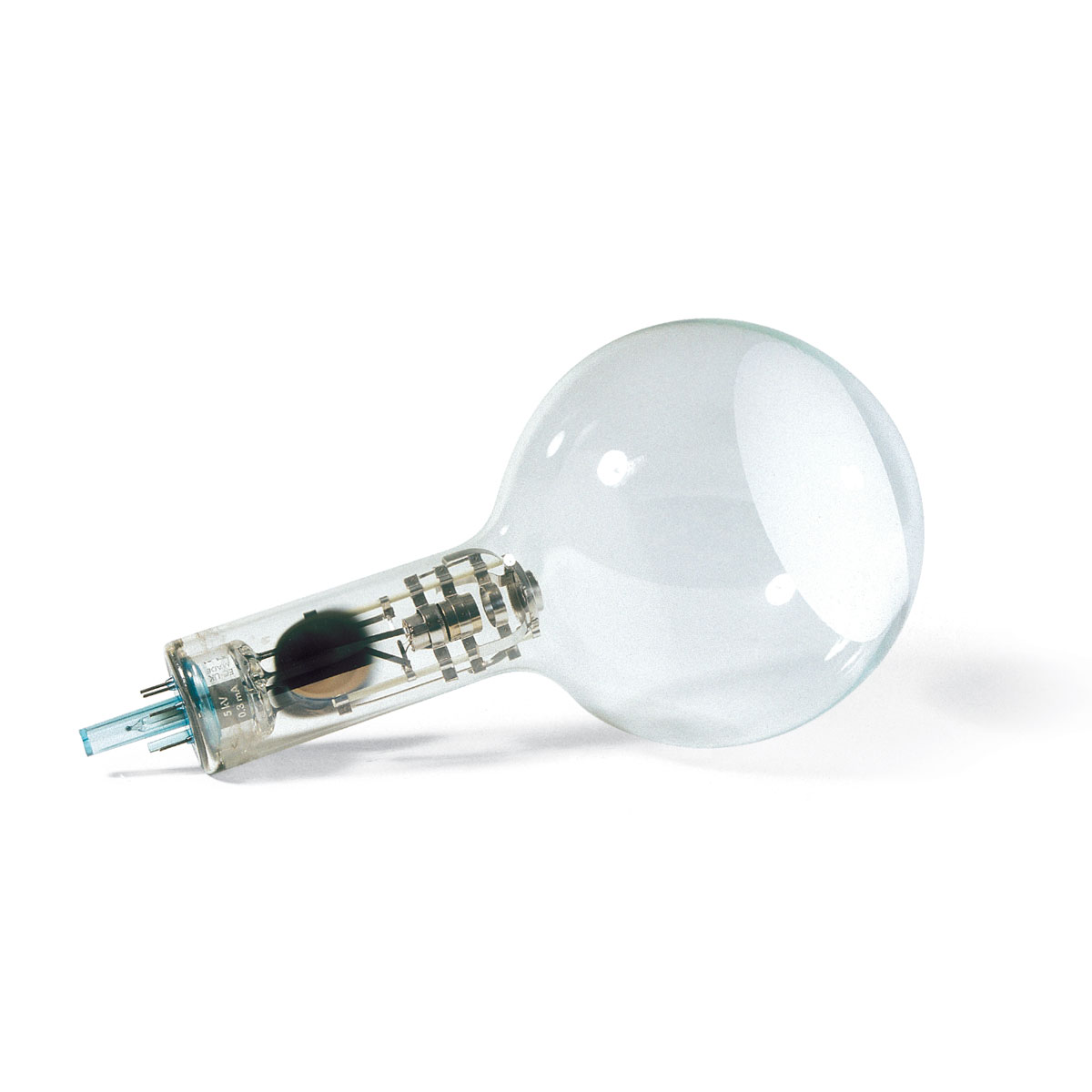

전자 회절관은 전자 회절과 전자의 파동성을 시연하도록 설계된 고진공관입니다. 이 제품은 순수 텅스텐 가열 필라멘트와 원통형 양극으로 구성된 전자총을 갖추고 있으며, 이 모든 구성 요소는 투명한 유리 벌브 내부에 밀봉되어 있습니다. 직열식 음극에서 방출된 전자는 핀홀 조리개를 통해 좁은 빔으로 제한되며, 이후 전자광학계를 사용하여 정밀하게 집속됩니다.
결과적으로 생성된 단색 좁은 빔은 전자총의 개구에 위치한 니켈 와이어 메시를 통과합니다. 이 메시 위에는 회절격자와 유사하게 작용하는 다결정 흑연화 탄소의 얇은 층이 증착되어 있습니다. 이러한 상호작용으로 형광 스크린에 두 개의 동심 링으로 보이는 선명한 전자 회절 패턴이 생성됩니다. 편향되지 않은 전자빔에 의해 생성된 중심 점은 링의 중심에 계속 보이므로 정확한 관찰과 분석이 가능합니다.

자석이 납품 범위에 포함되어 있어 전자빔 궤적을 정밀하게 조정할 수 있습니다. 이는 흑연 타깃에 제조 공정 중 또는 이후의 과열로 인해 경미한 결함이 발생한 경우 특히 유용하며, 일관된 실험 결과와 최적의 정렬을 보장합니다.

기술 사양:_..

필라멘트 전압 U_F:	최대 6.3 V AC/DC
양극 전압 U_A:	0 V – 5000 V DC
양극 전류 I_A:	전형값 150 µA (U_A = 4000 V)
흑연의 격자 상수:	d₁₀ = 0.213 nm; d₁₁ = 0.123 nm
그래파이트 타깃 – 형광 스크린 거리:	약 125 ± 2 mm
형광 스크린:	약 100 mm Ø
유리 벌브:	약 130 mm Ø
총길이:	약 260 mm
