전자빔관(연결 소켓형), R형

전자빔관(연결 소켓형),
R형

제품설명
다음 실험들에 사용됩니다.

응용 및 실험:_..

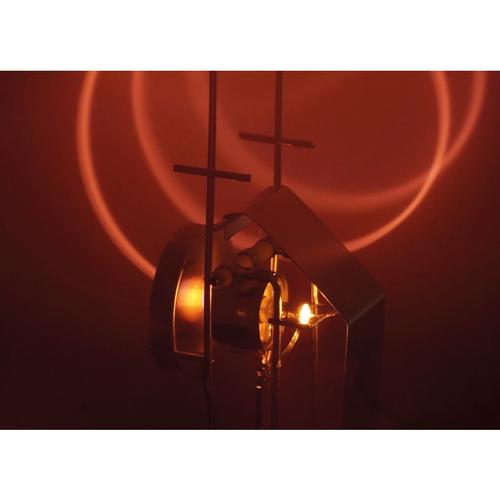

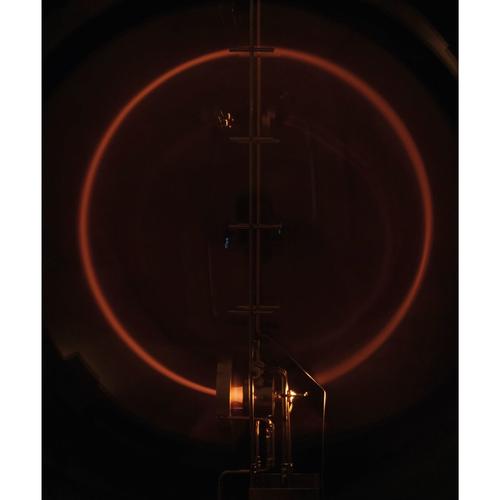

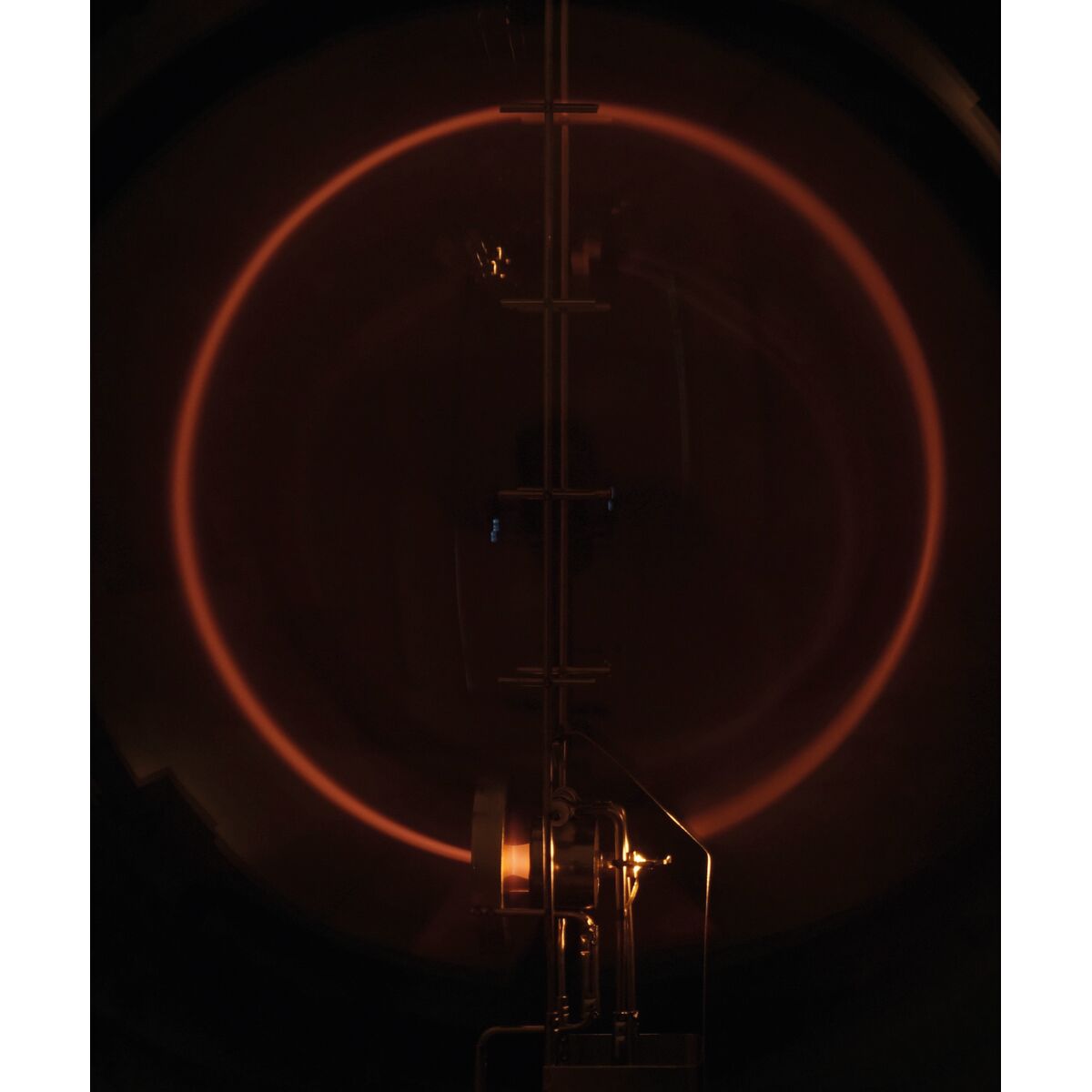

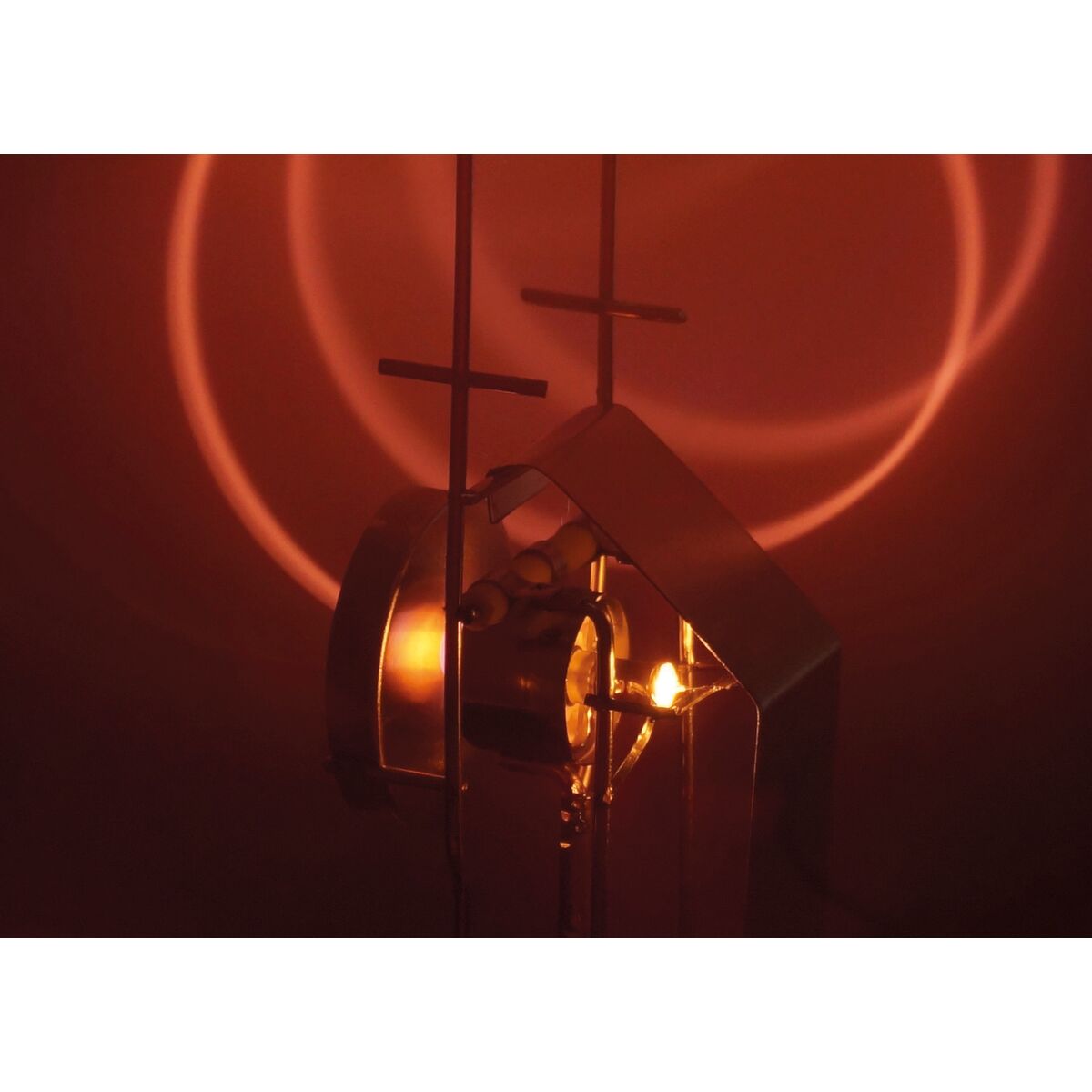

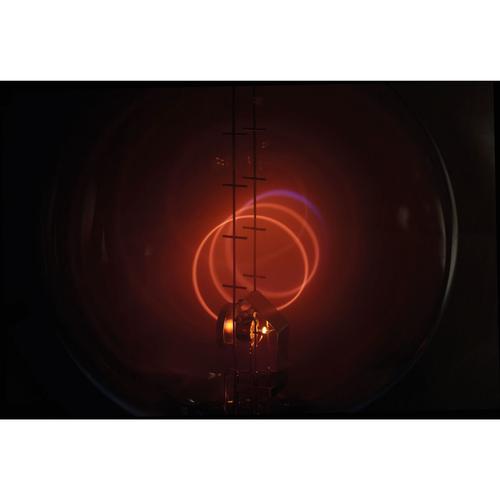

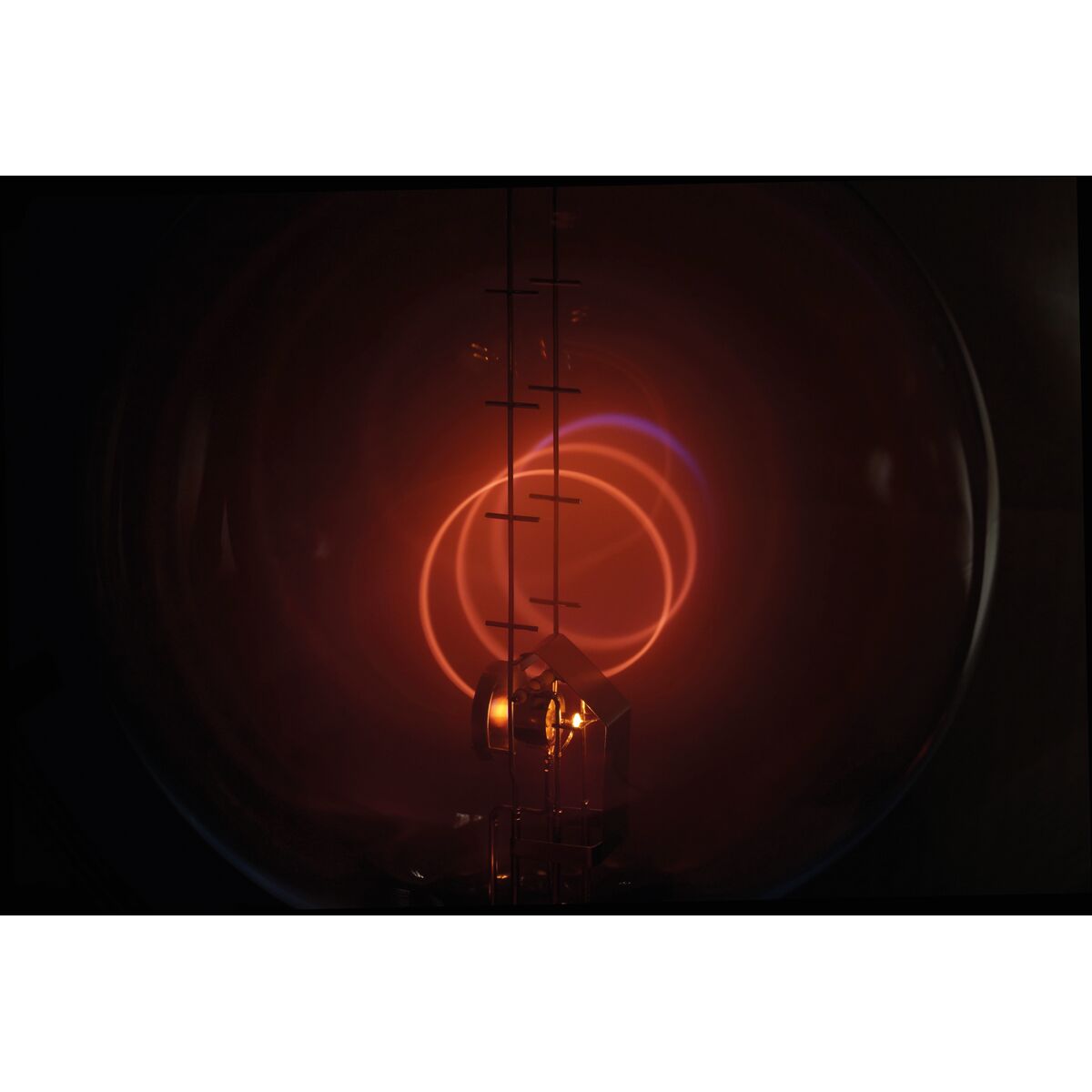

•	자기장 내에서 전자의 폐쇄 원형 궤도 편향
•	전자 전하-질량비 e/m의 측정

제품 정보:_..

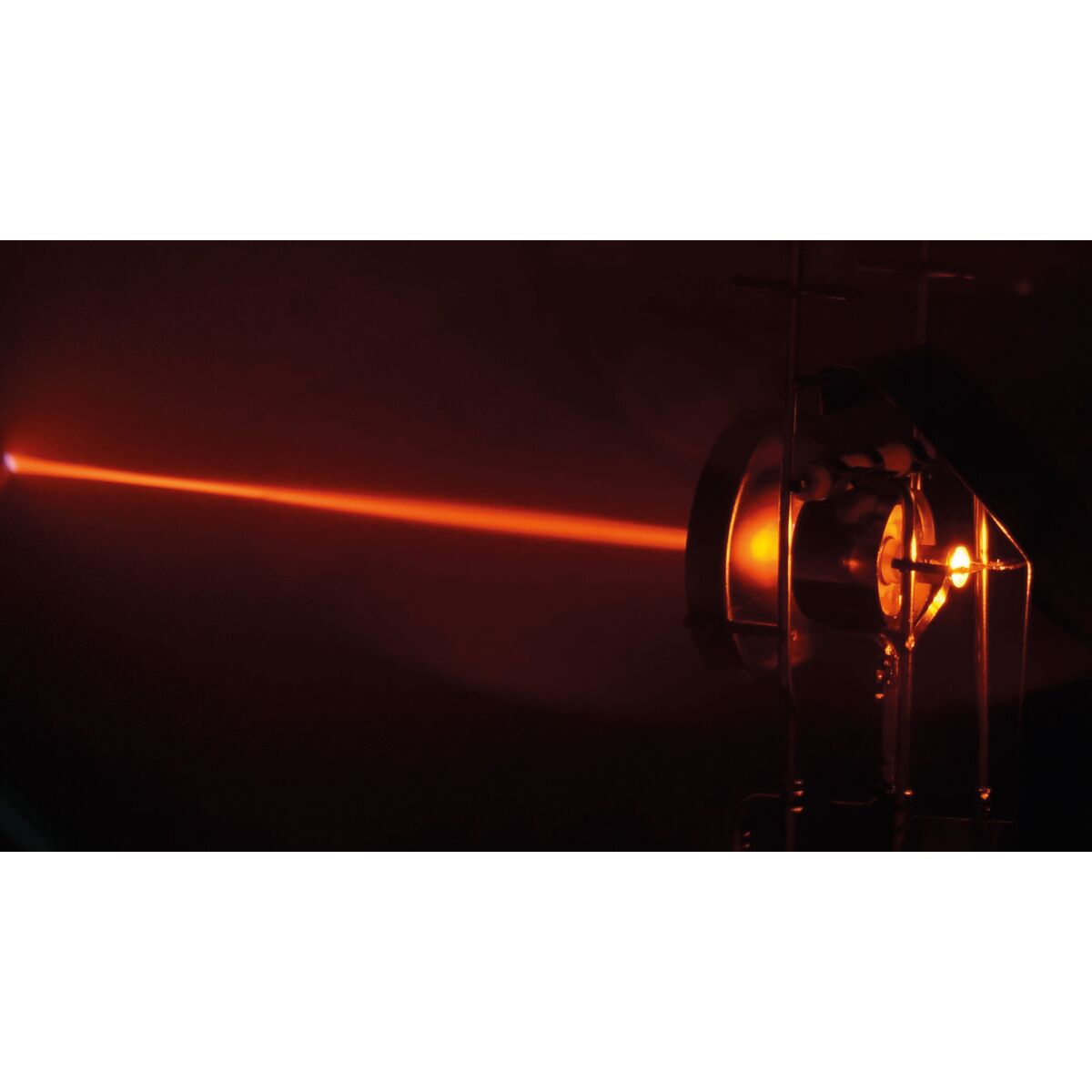

헬름홀츠 코일 쌍(품번 1000906)과 함께 사용하면, 이 전자빔관은 균일한 자기장 내에서 전자빔의 편향을 조사하는 데 사용할 수 있습니다. 이 관에는 네온 잔류 가스 대기가 들어 있으며, 전자의 궤적을 따라 이온화되어 밝고 선명하게 정의된 빔을 생성합니다. 관에 통합된 측정 표시는 편향된 빔의 원형 궤적 직경을 무시차로 측정할 수 있게 해줍니다. 또한 로렌츠 힘을 이용하여 전자의 전하-질량비 e/m를 정량적으로 구할 수 있습니다.

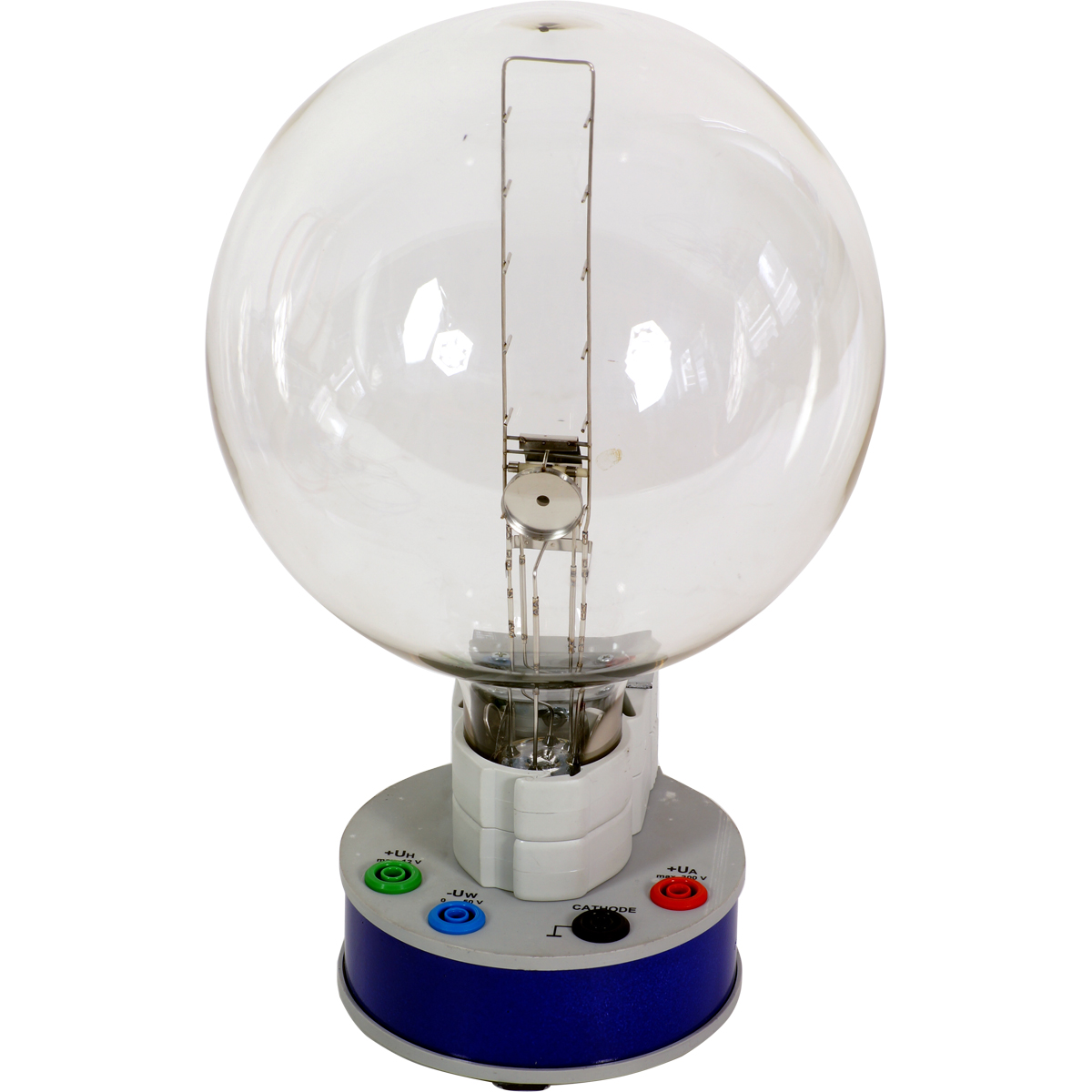

전자빔관은 색상으로 구분된 4 mm 안전 소켓이 장착된 받침대 위에 설치되어 있습니다. 관을 보호하기 위해 받침대에는 전압이 관 받침대에 명시된 차단 전압 값을 초과할 경우 전압을 차단하는 보호 회로가 포함되어 있습니다. 이 보호 회로는 지나치게 높은 전압으로 인해 히터가 손상되는 것을 방지하며, 장치를 켤 때 전압이 부드럽게 상승하도록 보장합니다.

기술 사양:_..

봉입 가스:	네온
기체 압력:	1.3 x 10^-5 hPa
필라멘트 전압 U_F:	5 – 7 V DC
필라멘트 전류 I_F:	< 350 mA
웨넬트 전압:	0 – -50 V
양극 전압 U_A:	200 – 300 V
양극 전류 I_A:	< 3 mA
원형 궤적 직경:	20 – 120 mm
측정 표시 간격:	약 20 mm
전구 직경:	약 160 mm
연결 소켓 치수:	Ø: 약 103 mm; 높이: 78 mm
질량:	약 820 g
