연결 소켓이 있는 Ne 프랑크-
헤르츠관

연결 소켓이 있는 Ne 프랑크- 헤르츠관, 1000912 [U8482230], 프랑크-헤르츠
연결 소켓이 있는 Ne 프랑크- 헤르츠관, 1000912 [U8482230], 프랑크-헤르츠
연결 소켓이 있는 Ne 프랑크- 헤르츠관, 1000912 [U8482230], 프랑크-헤르츠
가격 문의
Included In Bundle
제품을 사용하는 모든 실험에 대한 개요
제품 정보:

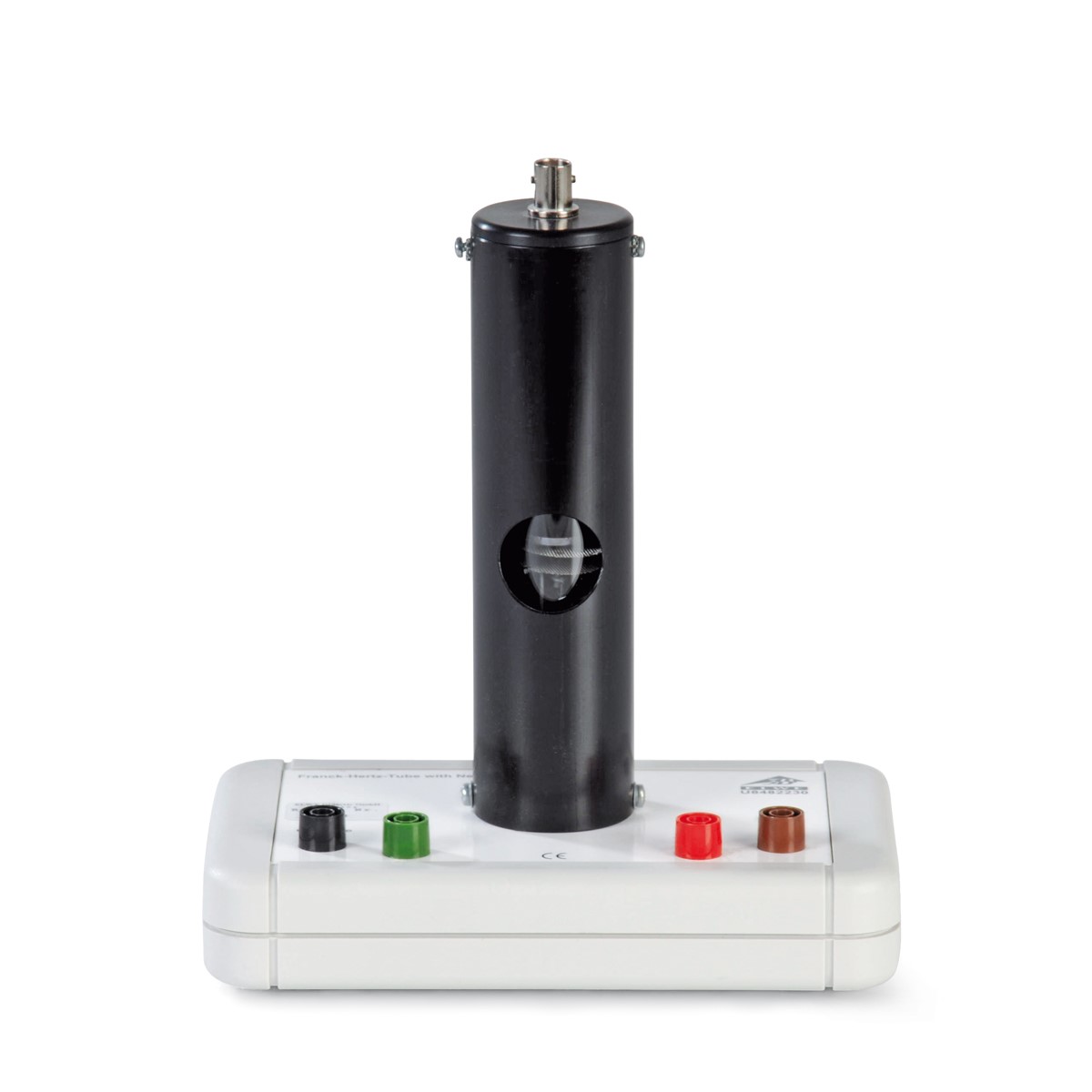

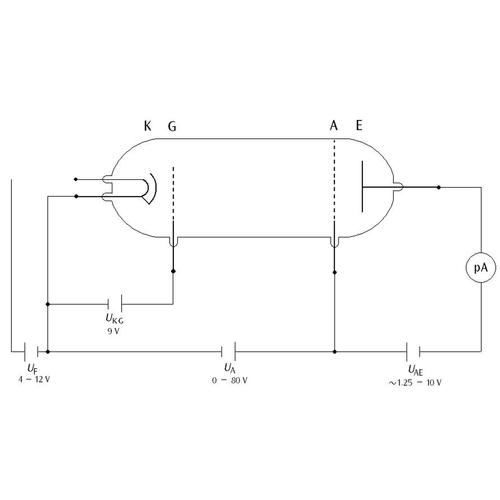

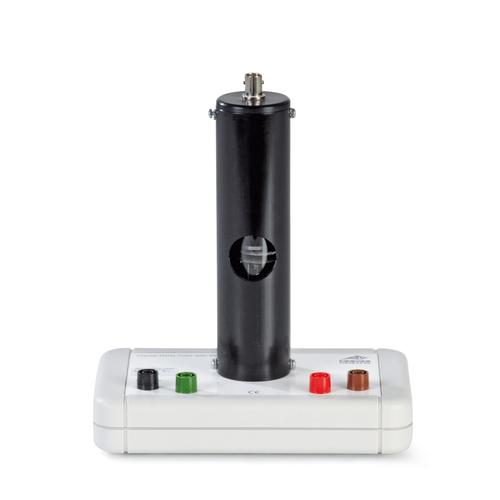

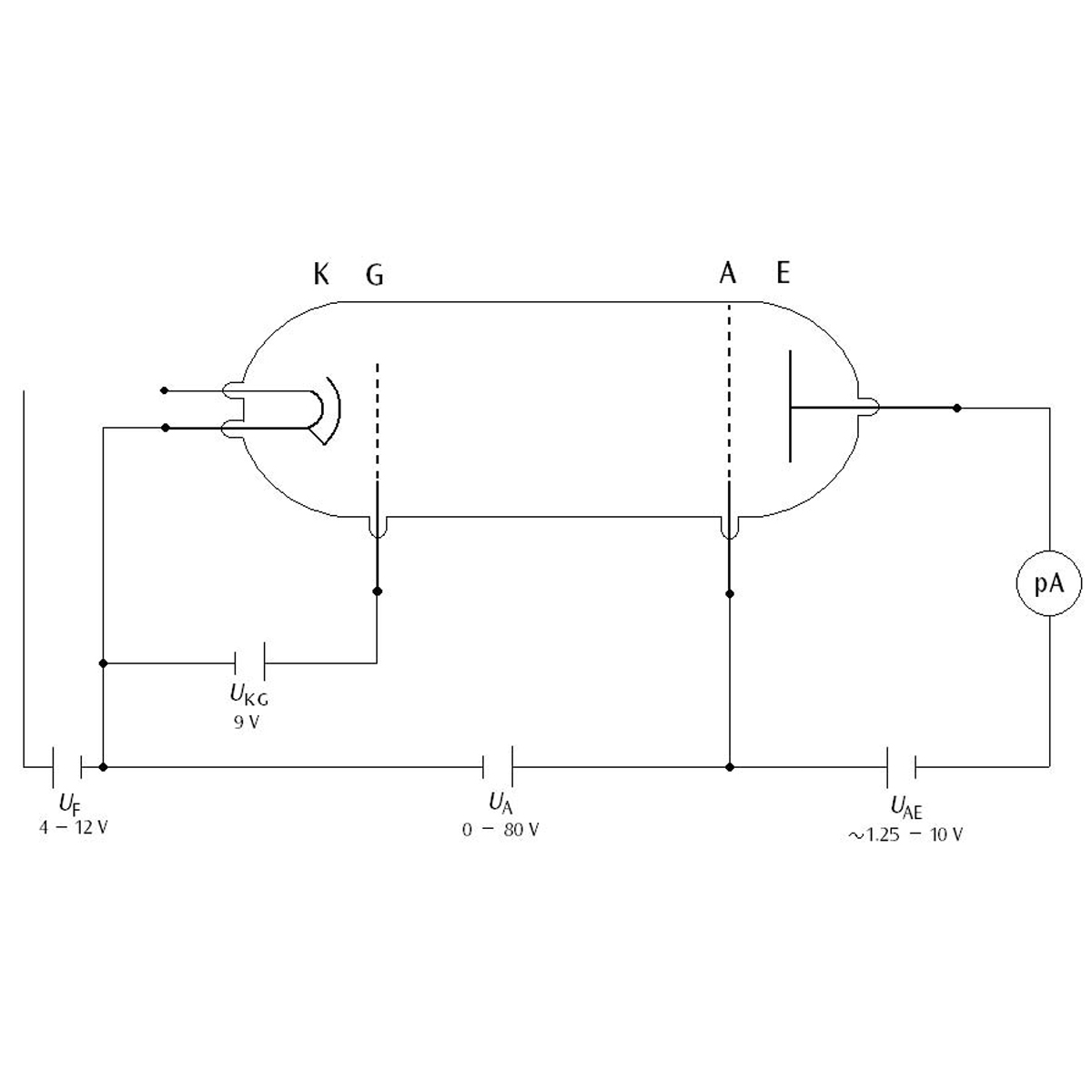

Ne 프랑크-헤르츠관은 실온에서 작동할 수 있습니다. 이 관은 간접 가열식 산화 바륨 음극, 망형 제어 그리드, 망형 양극 격자 및 집전 전극을 갖춘 4극관입니다. 이 네 전극은 평면 평행 구성으로 배열되어 있습니다.
히터, 제어 그리드 및 양극 격자 전압용 연결 소켓은 기기의 받침대에 있습니다. 집전극 전류는 차폐 실린더 상단의 BNC 소켓을 통해 인출됩니다. 가속 전압(제어 그리드)과 양극 전압용 연결 소켓 사이에는 내부 10 kΩ 제한 저항기가 영구적으로 설치되어 있습니다. 이는 지나치게 높은 전압 인가로 인해 스파크 방전이 발생할 경우 관을 보호합니다. 측정 중 이 저항기에서의 전압 강하는 관 내 양극 전류가 5 pA 미만이므로 무시할 수 있습니다. (따라서 보호 저항기에서의 전압 강하는 0.05 V입니다.)

기술 사양: ..
필라멘트 전압: 4 V − 12 V
제어 전압: 9 V
가속 전압: 최대 80 V
저지 전압: 1.2 V − 10 V
관 치수: 약 130 mm x 26 mm Ø
연결 소켓이 있는 받침대: 약 190 mm x 115 mm x 115 mm
질량:  약 450 g

권고: ..
3B Scientific은 학교 및 대학 교육용으로 “원자 내 이산 에너지 상태의 검증” 주제에 대한 세 가지 완전한 실험 세트(115 V 및 230 V)를 제공합니다:
  품번 :..
실험:..
  8000711 실험: 프랑크-헤르츠 – 수은 (115 V, 50/60 Hz)
  8000712 실험: 프랑크-헤르츠 – 수은 (230 V, 50/60 Hz)
  8000713 실험: 프랑크-헤르츠 – 네온 (115 V, 50/60 Hz)
  8000714 실험: 프랑크-헤르츠 – 네온 (230 V, 50/60 Hz)
  8000715 실험: 이온화 전위  (115 V, 50/60 Hz)
  8000716 실험: 이온화 전위  (230 V, 50/60 Hz)

품번: 1000912 [U8482230]
무게 0.4 kg
치수 27.9 x 22.9 x 15.2 cm
브랜드 3B Scientific Teltron
