실험: 교육용 오실로스코프 I
(115볼트, 50/60헤르츠)

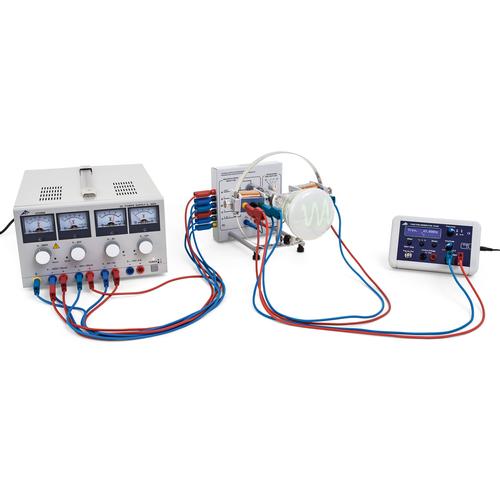

실험: 교육용 오실로스코프 I (115볼트, 50/60헤르츠), 8000669 [UE3070800-115], Electron tubes

Voltage:

115V, 50/60 Hz
230V, 50/60 Hz
가격 문의


활용 사례 및 실험: ..
다음 주제를 다룹니다:..
• 전기장에서 전자빔의 편향 조사
• 자기장에서 전자빔의 편향 조사
• 함수 발생기의 주기신호를 사용하여 오실로스코프에서 신호 표시를 시연
• 톱니파 발생기의 주파수 제어기 교정

실험 설명: ..

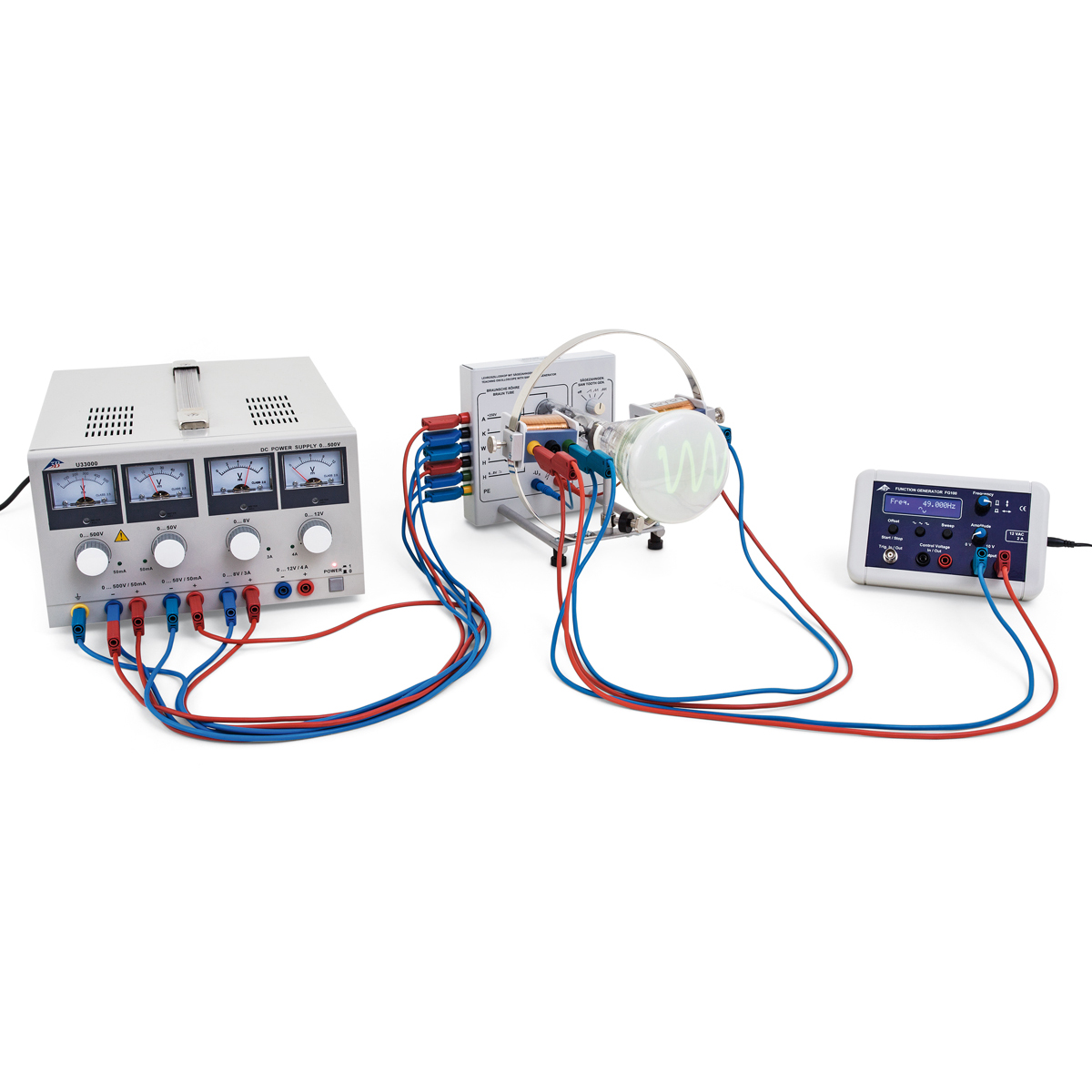

교육용 오실로스코프는 형광 스크린에 표시되는 전기 신호의 시간 분해 표시와 관련된 물리 원리를 연구하는 데 사용됩니다. 교육 목적에 맞게 개조된 브라운관에서는 집속된 전자빔이 생성되며, 그 전자빔의 착점은 형광 스크린 위에 녹색 발광점으로 보입니다. 전자빔이 한 쌍의 편향판 사이에 가해지는 톱니파 전압에 의해 편향되면, 스크린 위를 왼쪽에서 오른쪽으로 일정한 속도로 이동한 뒤 시작점으로 돌아갑니다. 이 과정은 조절 가능한 주파수로 주기적으로 반복됩니다. 표시할 시간 의존 전압은 관 외부에 위치한 코일에 가해지며, 이로 인해 전자빔은 코일의 자기장 안에서 수직으로 편향됩니다. 신호의 시간 의존성은 전자빔의 동시적인 수평 운동에 의해 분해되어 형광 스크린에 표시됩니다.
가격 문의

Delivery scope

교육용 오실로스코프, 1025250, 전자관 – D형

교육용 오실로스코프

1025250
직류 전원 장치, 0 – 500 V  (115볼트, 50/60헤르츠), 1003307 [U33000-115], 전원

직류 전원 장치,
0 – 500 V
(115볼트, 50/60헤르츠)

1003307 [U33000-115]
FG 100 함수 발생기 – 1 mHz에서 100 kHz까지 (115 볼트, 50/60 헤르츠), 1009956 [U8533600-115], 함수 발생기

FG 100 함수 발생기 –
1 mHz에서 100 kHz까지
(115 볼트, 50/60 헤르츠)

1009956 [U8533600-115]
안전 연결 케이블, 32 A, 75 cm, 15개 세트, 1002843 [U138021], 실험용 유도전극 및 케이블

안전 연결 케이블, 32 A, 75 cm,
15개 세트

1002843 [U138021]
