제품을 사용하는 모든 실험에 대한 개요
적용 사례:
클라드니 판을 사용하면 기계적 진동의 기본 현상을 직관적으로 시연하고 연구할 수 있습니다:

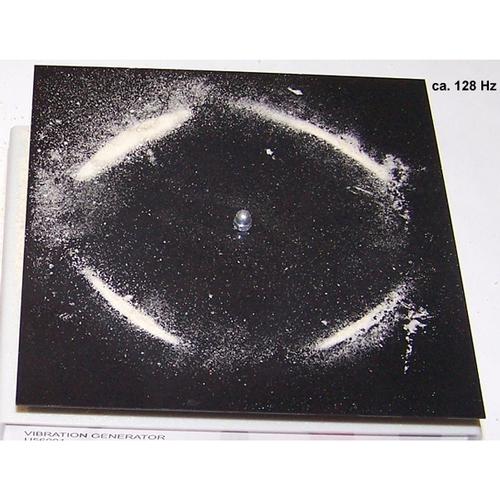

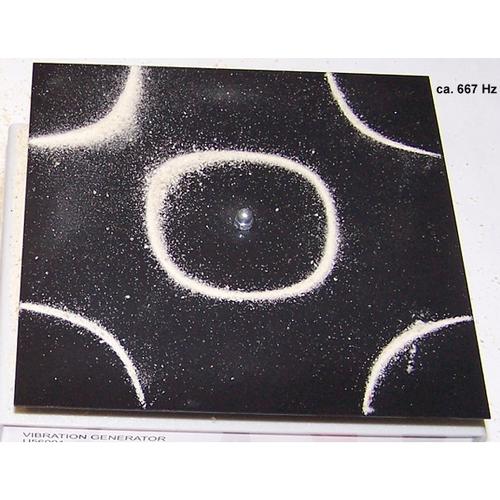

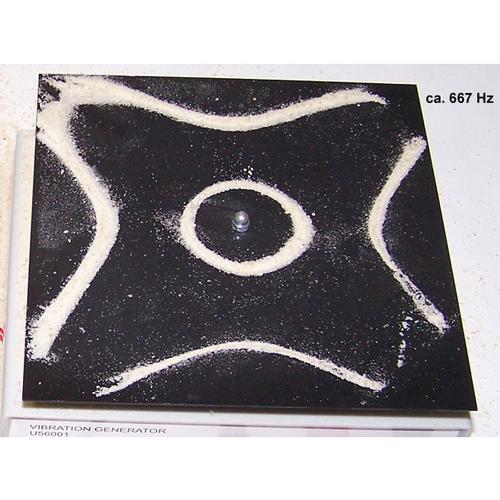

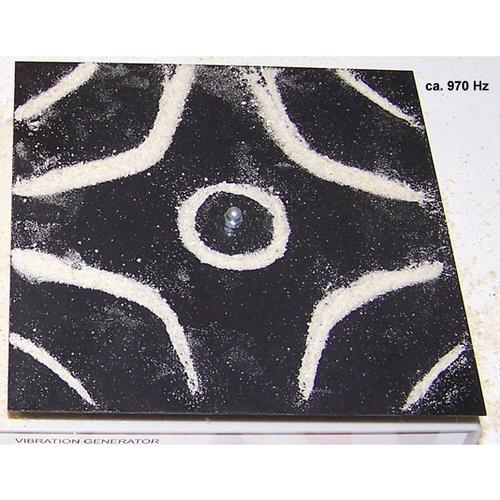

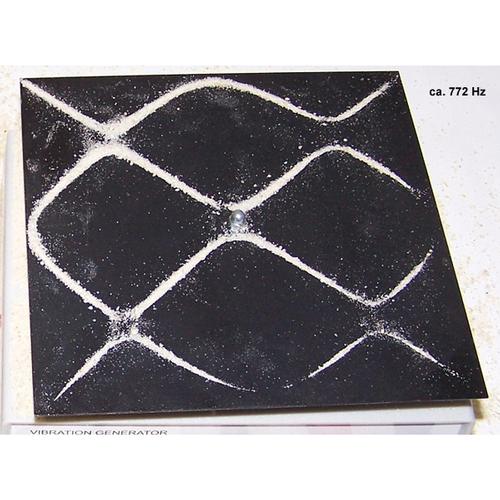

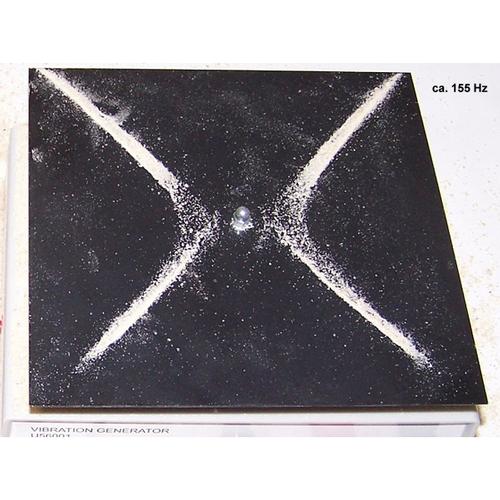

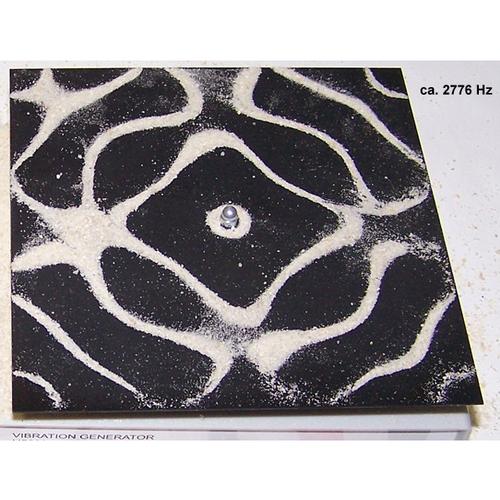

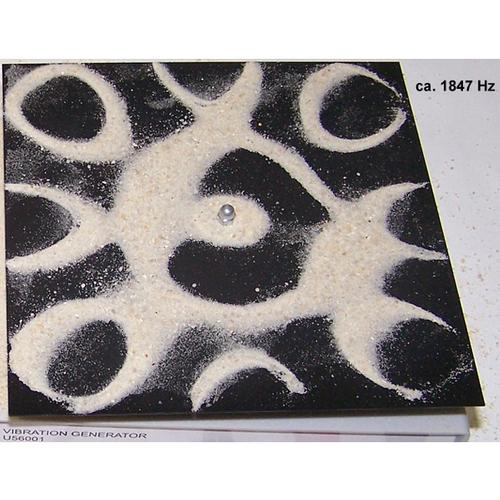

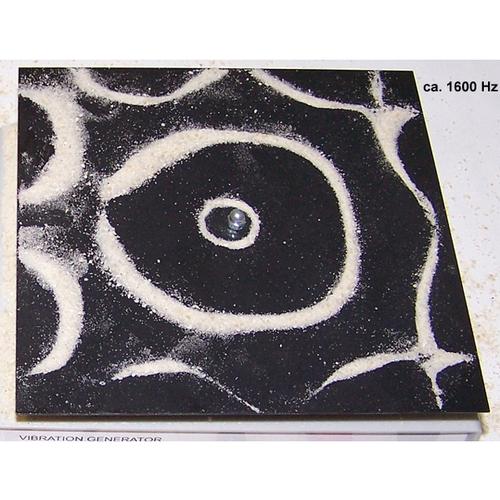

• 클라드니 도형을 통해 판의 진동 모드와 마디선을 직접 확인할 수 있습니다.
• 정상파와 특징적인 진동 패턴을 직관적으로 시연하고 연구할 수 있습니다.
• 판을 고유 진동수 중 하나로 여기시키면 특징적인 무늬가 형성됩니다
⇒ 공진 주파수
• 판의 형태(예: 원형 또는 사각형)와 외형 치수는 진동 패턴과 고유 진동수에 영향을 미칩니다.
• 이 실험은 학교 수업에서 기계적 진동을 직관적으로 시연하는 데뿐만 아니라 대학 실험실 수업에서 진동 모드를 연구하는 데에도 적합합니다.

제품 정보:

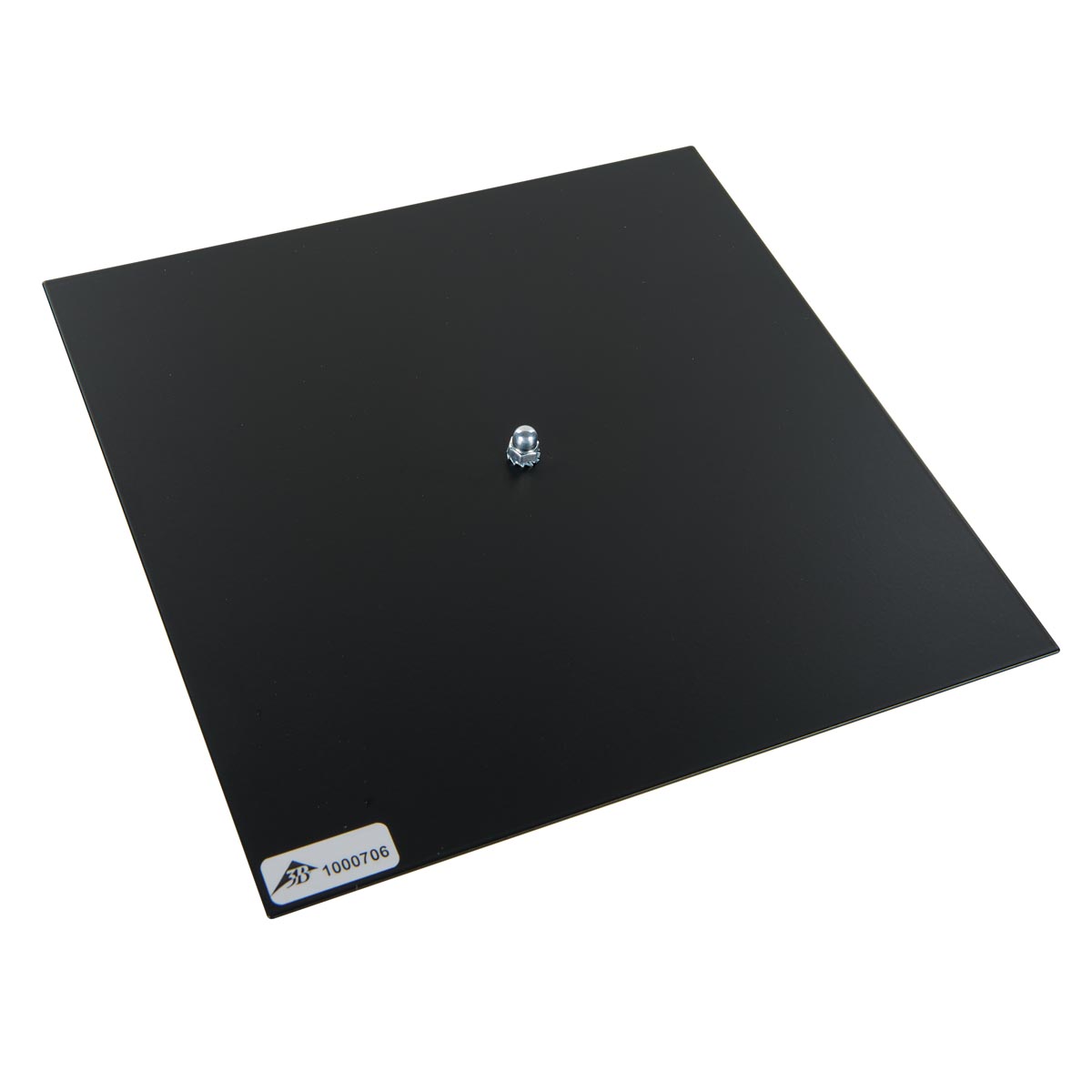

이 클라드니 판은 검은색으로 도장된 금속판이며, 중앙에 4 mm 플러그가 장착되어 있어 이를 통해 판을 진동 발생기(품번: 1000701)에 장착할 수 있습니다. 클라드니 도형을 만들기 위해 판 위에 미세하고 건조한 모래를 뿌린 다음, 진동 발생기를 사용하여 판을 진동시킵니다. 진동수를 변화시키면 진동 패턴이 가장 뚜렷하게 나타나는 공진 주파수를 확인할 수 있습니다. 이와 같은 방법으로 금속판의 고유 진동수를 확인할 수 있습니다.

기술 사양:
외형 치수: 180 mm x 180 mm
판 두께: 약 1.1 mm Ø

참고:
•  진동 패턴과 고유 진동수의 심층 분석을 위해 원형 클라드니 판 (품번: 1000705)을 추가로 권장합니다.
• 클라드니 도형을 시각화하는 데 사용되는 고운 모래는 공급 품목에 포함되지 않습니다.

품번: 1000706 [U56006]
무게 0.26 kg
브랜드 3B Scientific
