마이크로파 광학 시스템, 10,5 GHz
(115 볼트, 50/60 헤르츠)
![마이크로파 광학 시스템, 10,5 GHz
(115 볼트, 50/60 헤르츠), 1009950 [U8493600-115], 파동광학](/imagelibrary/U8493600-115/U8493600-115_01_마이크로파-광학-시스템-10-5-GHz-115-볼트-5060-헤르츠.jpg)
![마이크로파 광학 시스템, 10,5 GHz
(115 볼트, 50/60 헤르츠), 1009950 [U8493600-115], 파동광학](/imagelibrary/U8493600-115/U8493600-115_02_마이크로파-광학-시스템-10-5-GHz-115-볼트-5060-헤르츠.jpg)
![마이크로파 광학 시스템, 10,5 GHz
(115 볼트, 50/60 헤르츠), 1009950 [U8493600-115], 파동광학](/thumblibrary/U8493600-115/U8493600-115_01_1200_1200_마이크로파-광학-시스템-10-5-GHz-115-볼트-5060-헤르츠.jpg)
![마이크로파 광학 시스템, 10,5 GHz
(115 볼트, 50/60 헤르츠), 1009950 [U8493600-115], 파동광학 (Small)](/thumblibrary/U8493600-115/U8493600-115_02_1200_1200_마이크로파-광학-시스템-10-5-GHz-115-볼트-5060-헤르츠.jpg)
| 활용 사례 및 실험: .. |
| 이 마이크로파 광학 시스템을 사용하여 다음 주제를 탐구할 수 있습니다:.. | |
| • | 마이크로파의 직선 전파 |
| • | 반사, 흡수 및 투과 |
| • | 마이크로파 차폐 |
| • | 편광 실험 |
| • | 굴절 실험 |
| • | 회절 및 간섭 실험 |
| • | 정보 전송 |
| 제품 정보: .. |

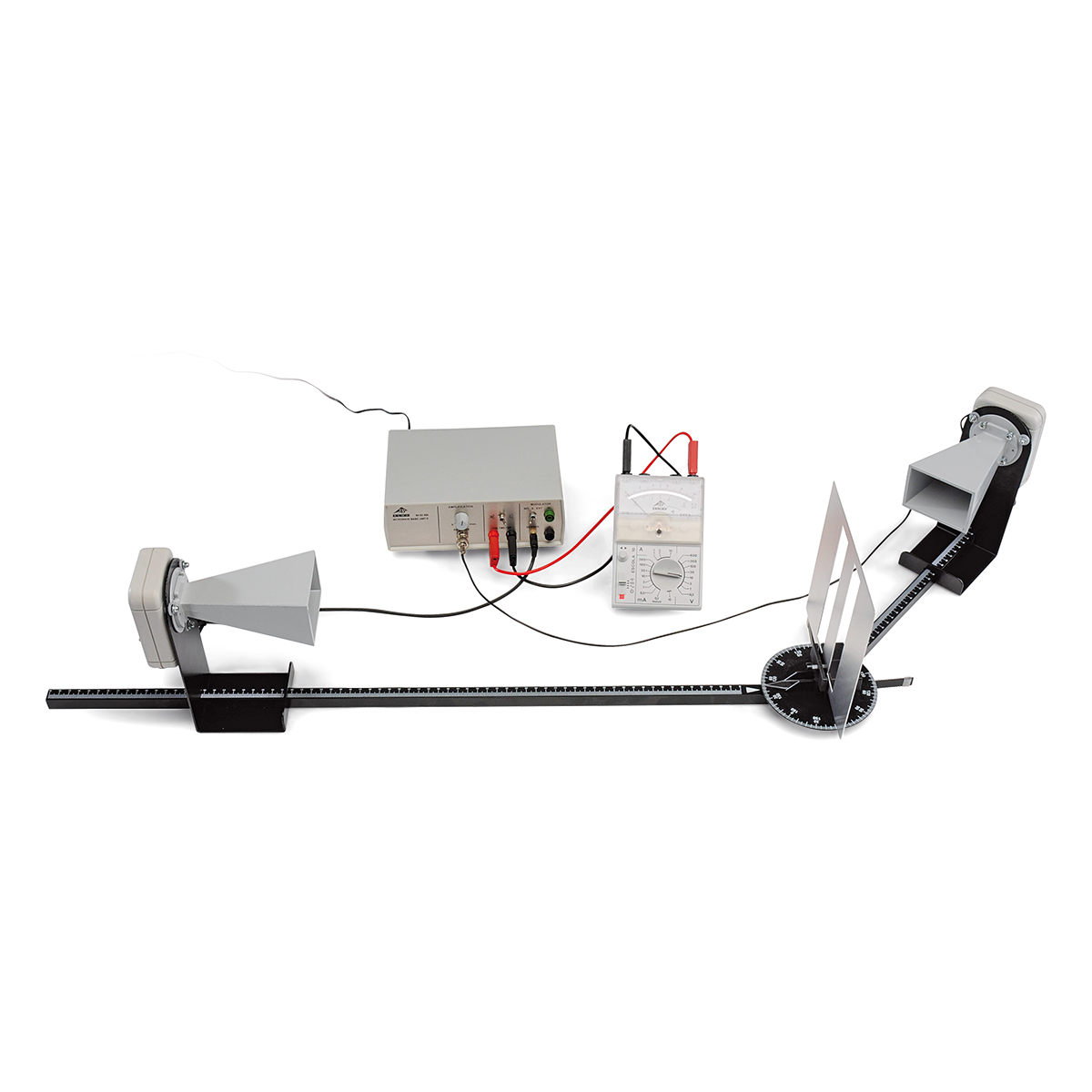

혼 안테나가 장착된 송신기는 약 3 cm의 파장을 가진 선편광된 전자기파의 좁은 빔을 방사합니다. 편광 방향은 전파 방향을 중심으로 안테나를 회전시켜 조정할 수 있습니다. 파동을 검출하기 위해 혼 안테나가 장착된 수신기와 마이크로파 프로브가 제공됩니다. 제어 장치는 수신된 신호 강도를 비례적인 출력 전압으로 변환하며, 이는 전압계를 사용하여 측정할 수 있습니다. 음향 신호를 추가할 수 있으며, 음량은 신호 강도에 비례합니다.
| 기술 사양: .. |
| 발진기 주파수: | 10.5 GHz |
| 송신 출력: | 10 – 25 mW |
| 내부 변조기 주파수: | 약 3 kHz |
| 음향 신호: | 전환 가능 |
| 외부 변조: | 100 Hz – 20 kHz, 최대 1 V |
| 출력 전압. | 최대 10 V |
| 혼 안테나가 있는 수신기: | 실리콘 다이오드와 공진기 |
| 마이크로파 프로브: | 실리콘 다이오드와 공진기 |
| 제어 장치 외형 치수: | 약 170 mm x 200 mm x 75 mm |

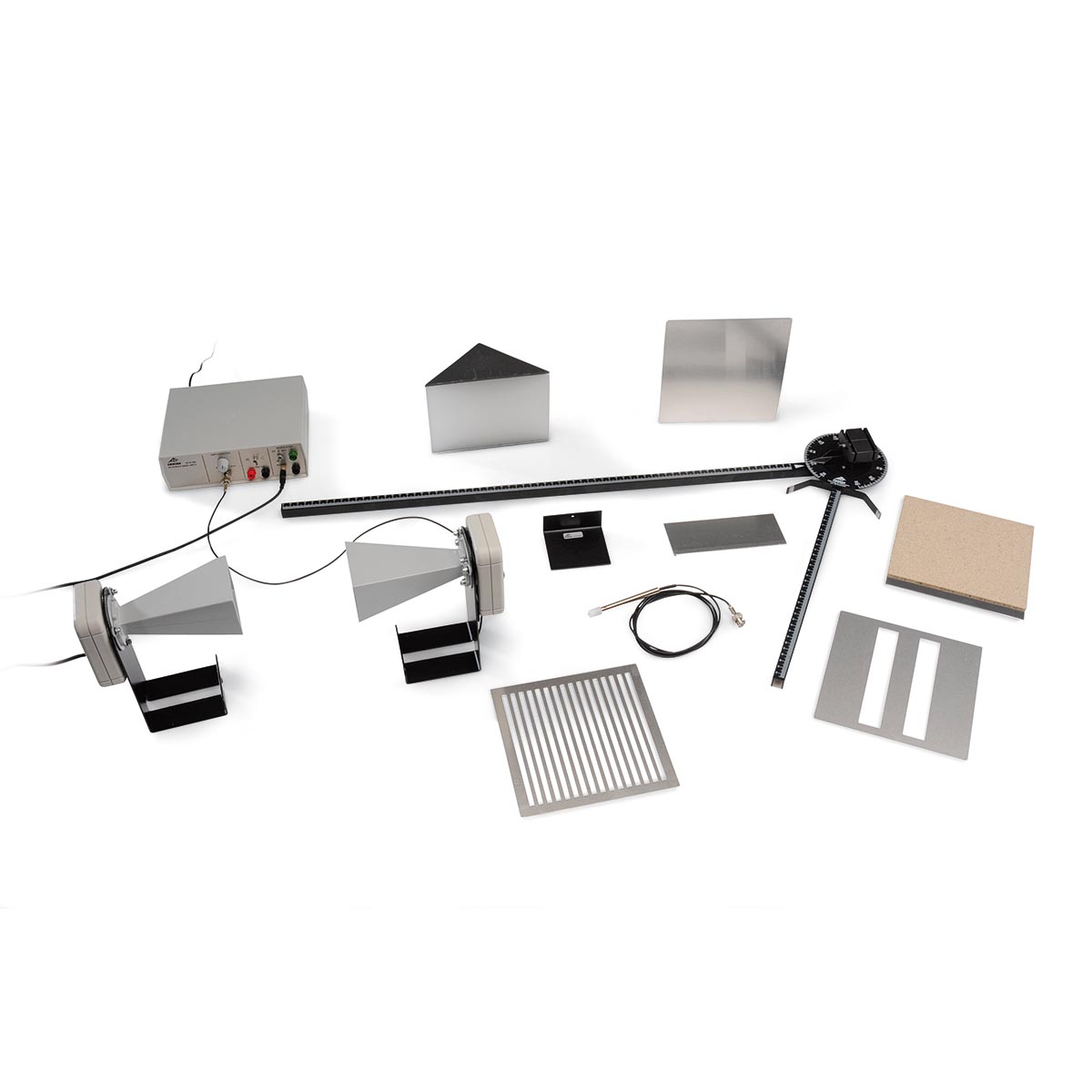

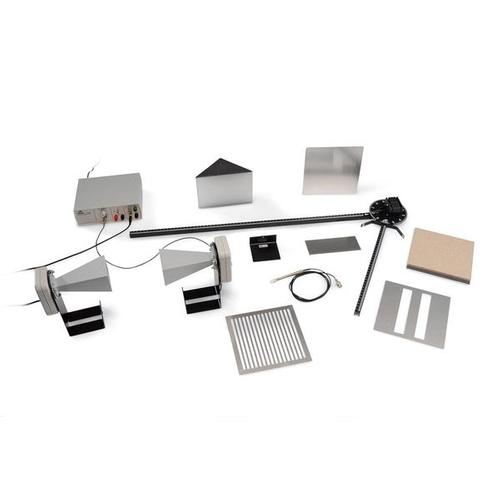

| 납품 범위: .. |
| 1 | 제어 장치 |
| 1 | 혼 안테나가 있는 송신기 |
| 1 | 혼 안테나가 있는 수신기 |
| 1 | 마이크로파 프로브 |
| 1 | 마이크로파 벤치, 800 mm |
| 1 | 플레이트 홀더가 있는 마이크로파 벤치, 400 mm |
| 1 | 반사판 180 mm x 180 mm |
| 1 | 편광 격자, 180 mm x 180 mm |
| 1 | 흡수판, 섬유 소재로 제작, 180 mm x 180 mm |
| 1 | 파라핀 프리즘 |
| 1 | 프리즘 지지대 |
| 1 | 이중 슬릿판 |
| 1 | 이중 슬릿용 커버 플레이트 |
