교육용 오실로스코프

제품설명
다음 실험들에 사용됩니다.

이 교육용 오실로스코프는 전기장과 자기장에 의한 전자빔의 편향을 보여 주며, 초기 텔레비전 수상기와 클래식 실험실용 오실로스코프에 사용되었던 작동 원리를 설명합니다. 또한 브라운관이라고도 알려진 음극선관(CRT)의 초기 형태 중 하나의 구조, 특징 및 기능을 자세히 연구하고 설명할 수 있는 방법을 제공합니다.

활용 사례 및 실험:_..

이 네온 가스가 충전된 부분 진공의 전자관을 사용하여 다음 주제를 실험할 수 있습니다:_..
•	장(場)이 없는 영역에서의 전자의 직진
•	전기장에서 전자빔의 편향
•	자기장에서 전자빔의 편향
•	자기 렌즈
•	위상 이동, 자기장 중첩, 리사주 도형
•	전자의 전하-질량비 측정
•	전자 속도의 측정

제품 정보:_..

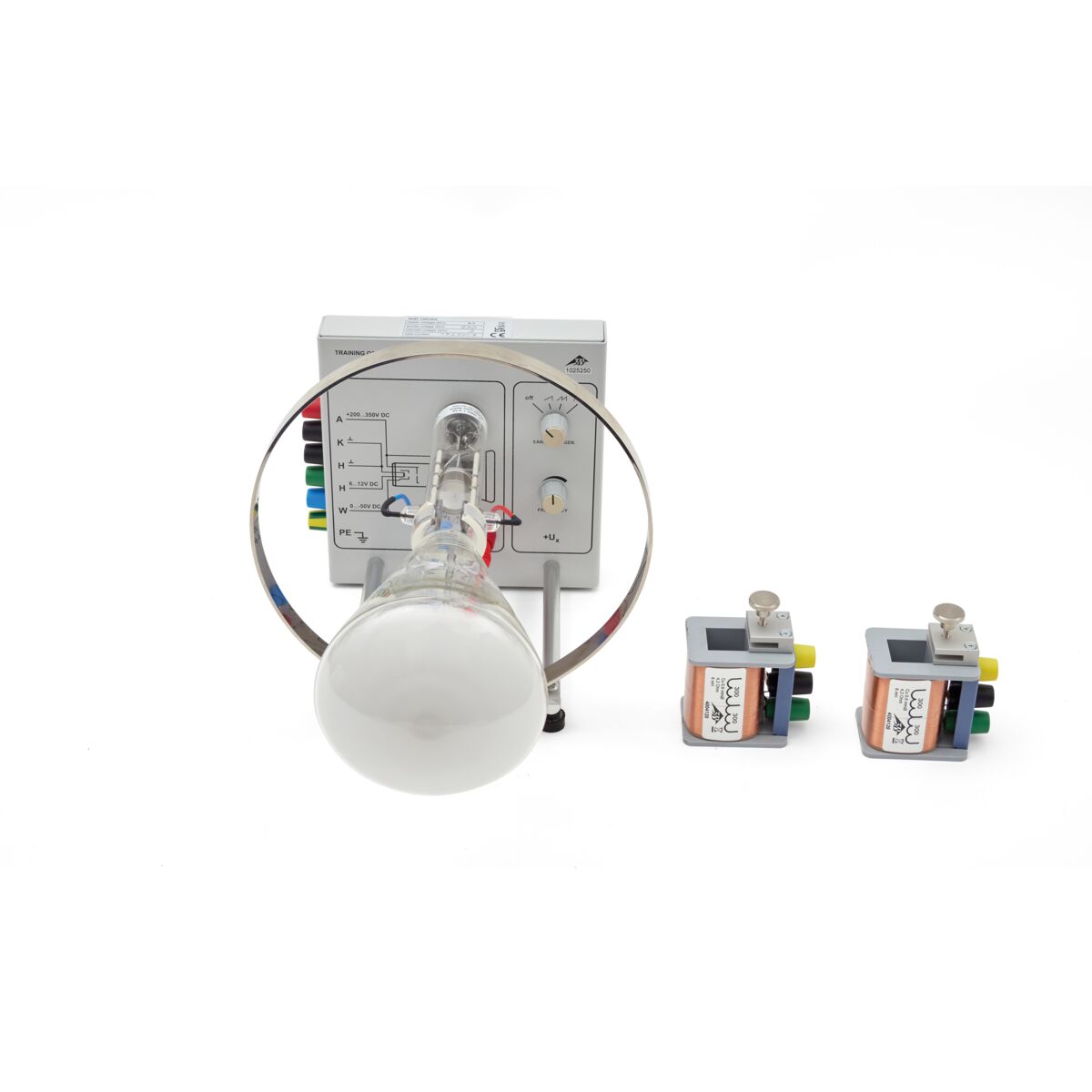

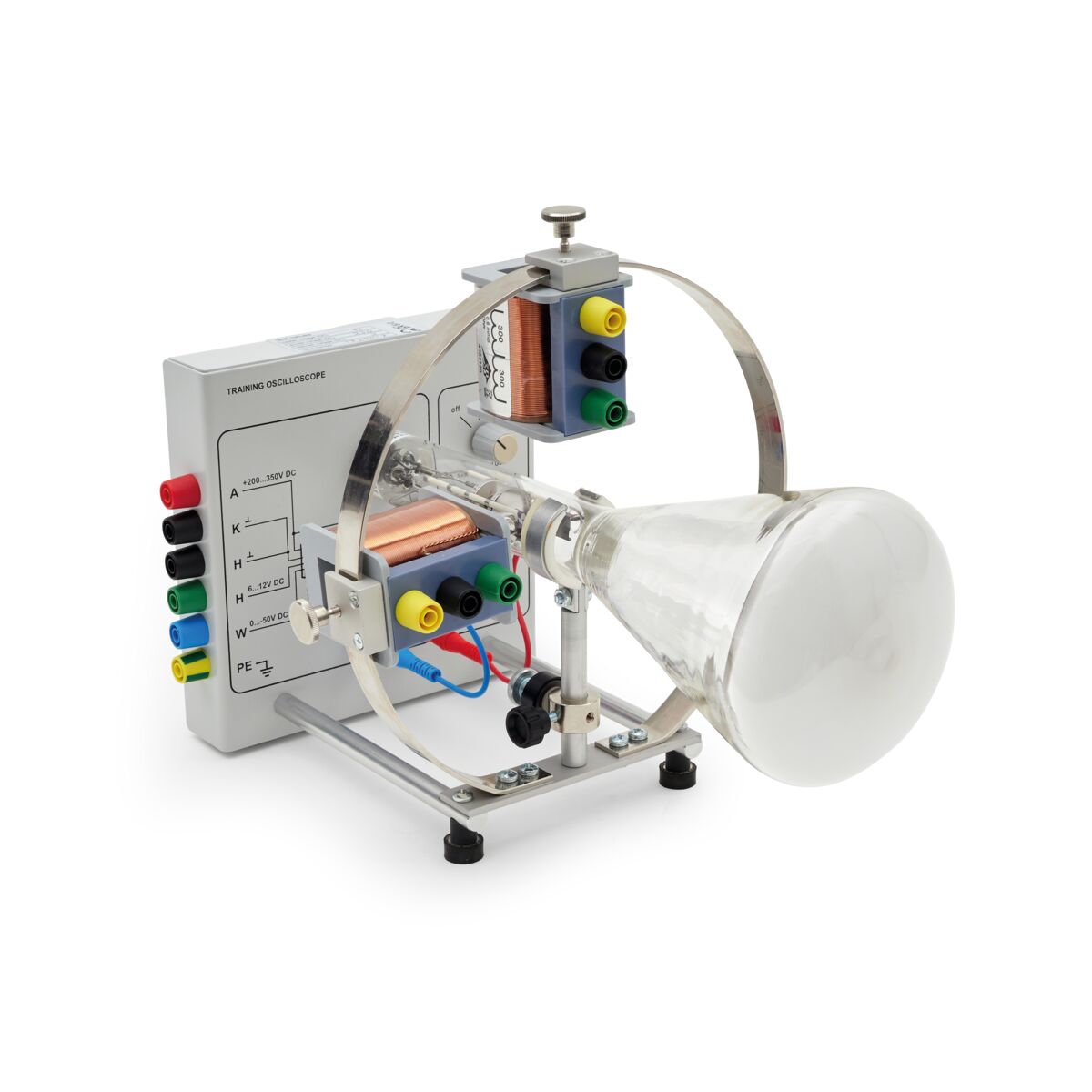

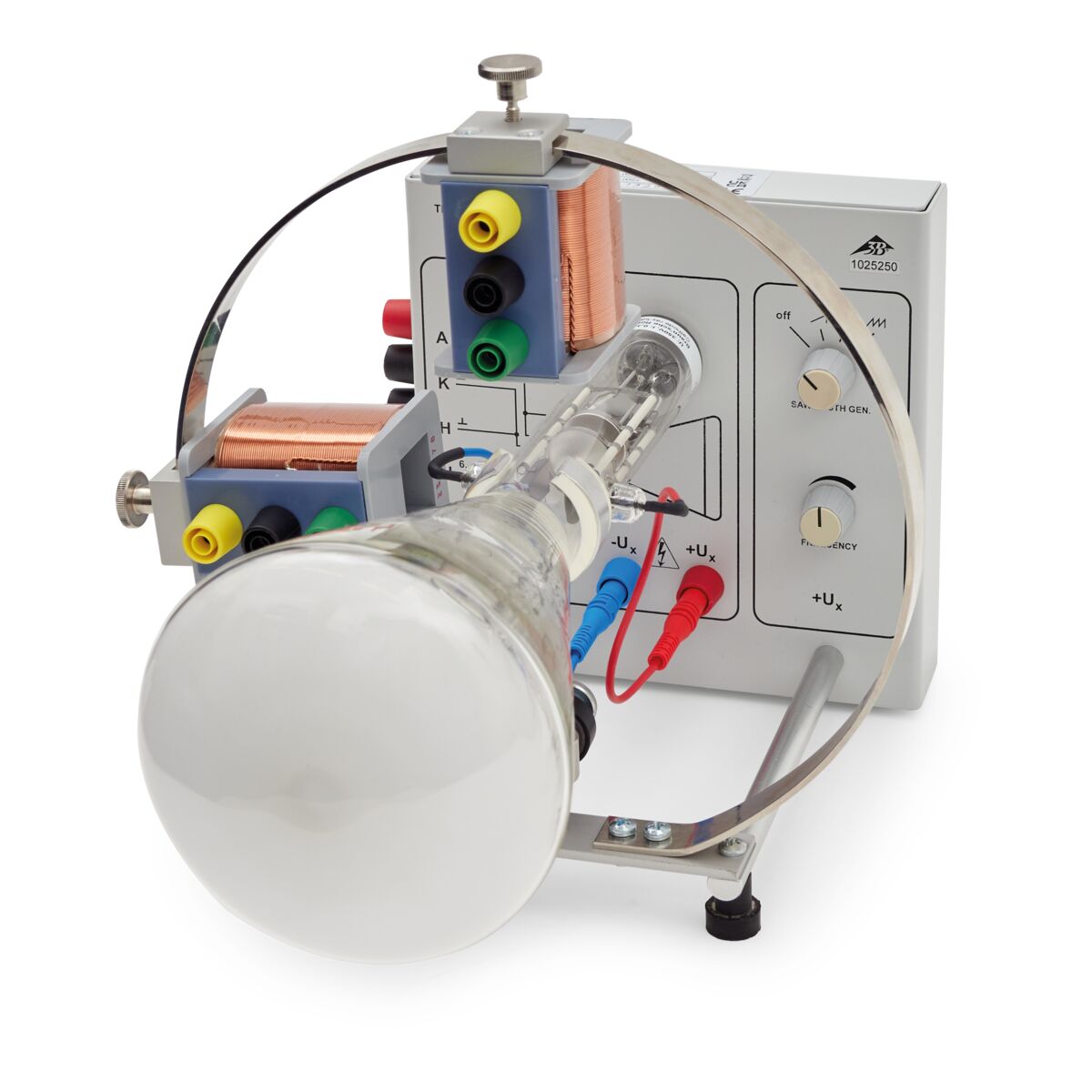

이 교육 목적에 맞게 개조된 브라운관은 연결 소켓을 통해 제어 전자장치에 장착됩니다. 제어 전자장치는 전압 공급을 조절합니다. 하우징에는 편향 코일이 장착되는 금속 고리가 부착되어 있습니다. 배선도는 제어 전자장치의 하우징에 인쇄되어 있습니다.
이 전자관의 전자빔은 편향판에 의해 생성된 전기장에 의해 편향될 수 있습니다. 편향판은 전자빔과 평행하게 정렬되어 있으며 관 내부에 통합되어 있습니다. 전자빔은 또한 금속 고리에 장착된 두 개의 외부 코일에 의해 생성된 자기장에 의해 편향될 수 있습니다.
관 내부의 웨넬트 실린더는 전자빔을 집속합니다. 네온 가스가 충전된 기체와 형광 스크린을 통해 관 내부에서 전자빔을 관찰할 수 있습니다.
편향판에도 연결된 연속 조절 가능한 톱니파 발생기는 시간 의존 과정의 분석 및 시각화에 사용할 수 있습니다.

기술 사양:_..

브라운관:_..
양극 전압:	200 V – 350 V DC
양극 전류:	최대 1 mA
필라멘트 전압:	6.3 V DC
필라멘트 전류:	0.3 A
웨넬트 전압:	0 V – -50 V DC
편향판 치수:	약 12 mm x 20 mm
편향판 간격:	약 14 mm
정전편향 감도:	0.2 mm/V
잔류 가스:	네온
기체 압력:	10^-4 hPa
스크린 직경:	약 100 mm
진공관 길이:	약 260 mm

편향 코일:_..
권선수:	각 코일: 300 + 300 턴
직류 저항:	4.2 Ω
인덕턴스 L:	6 mH

톱니파 전압:_..
V_pp:	100 V
스윕 주파수:	3.5 Hz – 650 Hz, 연속 조절 가능

질량:	약 1.6 kg
